一、適用范圍
本交底適用于xxx隧道Ⅴ-3襯砌。
二、設計要求
1、自鉆式中空錨桿設計參數:
自鉆式中空錨桿采用Φ25自鉆式中空錨桿，錨桿長度為3.5m，梅花型布置，縱橫間距0.7×1.0m。
2、全螺紋早強藥包錨桿設計參數:
早強藥包錨桿采用Φ22全螺紋早強藥包錨桿，錨桿長度3.5m, 梅花型布置，縱橫間距0.7×1.0m。
三、施工技術及質量要求
1、自鉆式中空錨桿
（1）施工技術：
①檢查注漿泵及其零件是否齊備和正常，熟悉有關泵的操作程序。
②采用鑿巖機鉆孔，鉆進至設計深度后，高壓風清孔；檢查錨桿孔中是否有異物堵塞；若有，應清除干凈。
③錨桿外露孔口長度滿足安裝止漿塞、墊板螺栓為宜；將止漿塞通過錨桿外露端打入孔口10cm左右，安裝墊板及螺母，并使墊板與噴射混凝土面緊密接觸，此時不宜上緊。
④使用風檢查孔體是否暢通，孔口返風即可。迅速將錨桿和注漿管及泵用快速接頭連接好。配制漿液,使水灰比、和易性符合設計和規范要求。
⑤開動泵注漿，整個過程應連續不停頓，一次完成，注漿過程中，注漿壓力應保持在0.3MPa左右，觀察到漿液從止漿塞邊緣流出或壓力表達到設計值，方可停止灌漿，即可停泵。液注漿結束后在灰漿達到初始設計強度后（5.0Mpa），方可上緊墊板及螺母。
⑥注漿漿液配比為1∶1水泥漿，水灰比0.4～0.5，在施工中，根據地質情況現場試驗調整參數。
⑦注漿結束后及時清洗泵、閥門和管路，保證機具完好，管路暢通。
（2）技術要求：
①所使用的材料進場檢驗必須符合有關規定及設計要求，所用鋼筋應平直、無損傷，表面無裂紋、油污、顆粒狀或片狀老銹。
②錨桿鉆孔方向應盡量與圍巖和巖層主要結構面垂直，且安裝數量必須符合設計要求。
③中空錨桿必須設置墊板，墊板應與基面密貼，采用的水泥漿配合比應符合設計要求，錨桿孔內灌注水泥漿應飽滿密實。
④錨桿孔應保持直線，一般情況下應保持與隧道襯砌法線方向垂直。
⑤錨桿安裝允許偏差應符合下列規定：
錨桿孔距允許偏差為±15mm；
錨桿孔深允許偏差為±50mm；
⑥檢驗數量：按10％的比例隨機抽樣檢查；
檢驗方法：現場尺量。
2、全螺紋早強藥包錨桿
（1）施工技術
①Ф22藥卷錨桿建用早強砂漿作為粘接材料，尾部焊接在鋼拱架上。錨桿將根據設計圖現場制做，按設計布置鉆孔，用高壓風將孔內雜物吹凈。
②藥包使用前應檢查，要求無結塊、未受潮。藥包的浸泡宜在清水中進行，要將藥包豎立于水中，隨用隨泡，藥包必須泡透。使用前應對藥包做泡水檢驗，藥包包裝紙應采用易碎紙。
③藥包直徑要小于鉆孔直徑20㎜左右，藥包應以專用工具推入鉆孔內，防止中途破裂。
④打入錨桿，錨桿桿體應注意旋轉，使藥包充分攪拌，以錨桿達孔底且孔口有漿液流出為止。錨桿插入時不得偏斜或脫落，安設桿體后立即安裝墊板并擰緊螺帽。
⑤砂漿的初凝不得小于3min，終凝不得大于30min。
⑥應使墊塊與噴射砼緊密接觸。

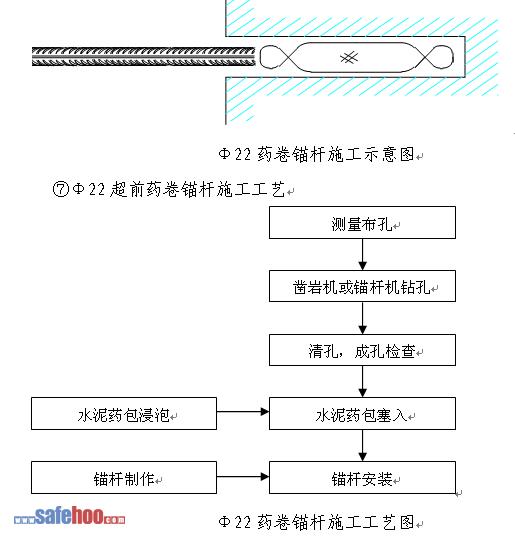

Ф22藥卷錨桿施工工藝圖
（2）技術要求
①錨桿所使用的鋼筋原材料進場檢驗必須符合有關規定及設計要求，所用鋼筋應平直、無損傷，表面無裂紋、油污、顆粒狀或片狀老銹。
②錨桿鉆孔方向應盡量與圍巖和巖層主要結構面垂直，且安裝數量必須符合設計要求。
③早強藥包錨桿必須設置墊板，墊板應與噴射混凝土緊密接觸。
④錨桿孔應保持直線，一般情況下應保持與隧道襯砌法線方向垂直。
⑤錨桿安裝允許偏差應符合下列規定：
錨桿孔位允許偏差為±15mm；
錨桿孔深允許偏差為±50mm；
錨桿孔徑允許偏差為桿徑+15mm且符合設計要求；
檢驗方法：現場尺量。
四、質量保證措施
1、嚴格按照設計文件與施工驗收標準對報檢部位進行驗收。
2、嚴格按照自檢后再報檢程序進行，經監理檢查合格后方可進行下一道工序施工。
3、錨桿抗拔力應滿足設計要求。
4、錨桿的材質、類型、質量、規格、數量和性能必須符合設計和規范要求，砂漿錨桿的灌漿強度應不小于設計和規范要求，錨桿孔內灌漿密實飽滿。
六、安全保證措施
1、施工中，定期檢查電源線路和設備的電器部件，確保用電安全。
2、注漿施工作業中，要經常檢查出料彎頭、輸料管、注漿管和管路接頭等有無磨薄、擊穿或松脫現象，發現問題，應及時處理。
3、錨桿孔注漿時，注漿罐內應保持一定數量的砂漿，以防罐體放空，砂漿噴出傷人。
4、非操作人員不得進入正施工的作業區。施工中，噴頭和注漿管正前方嚴禁站人。
5、鉆眼前，檢查工作面是否處于安全狀態，燈光照明是否良好，支護、頂板及兩幫是否牢固，有無松動的巖石，如有松動的巖石及時支護或清除；檢查加固操作平臺，確保鉆眼平臺不變形不垮塌。
6、風鉆鉆眼前，確保鉆眼的支架安置穩妥，檢查機身、螺栓、卡套、彈簧、支架是否完好，管路是否良好，連接是否牢固，鉆桿有無不直、帶傷以及釬孔是否有堵塞孔現象，發現不合格的立即修理或更換。
7、嚴禁在殘眼中繼續鉆眼；嚴禁在工作面拆卸修理鉆孔工具。
8、進洞施工人員必須戴安全帽、防護手套、穿工作服；電工和電鉆工穿絕緣鞋和戴絕緣手套。
9、錨桿作業中，要密切注意觀察圍巖或噴射砼的剝落、坍塌。清理浮石要徹底，施工中，要及早發現危險征兆，及時處理。
10、嚴防錨固用的砂漿流失、錨固力不夠，導致錨桿脫落而造成事故，因此指定專人負責。
11、作業中如發生風、水、輸料管路堵塞或爆裂時，必須依次停止風、水、料的輸送。
12、對錨桿支護體系的監控量測中發現支護體系變形、開裂等險情時，應采取補救措施。當險情危急時，應將人員撤出危險區。
13、加大對環保和文明施工宣傳力度，組織學習文明施工先進條規、方法，增進對文明施工重要性的認識，真正實現文明工地文明建設的目標。
14、對錨桿支護體系的監控量測中發現支護體系變形、開裂等險情時，應采取補救措施。當險情危急時，應將人員撤出危險區。
