圖12-5 與管道垂直的基礎處理方法

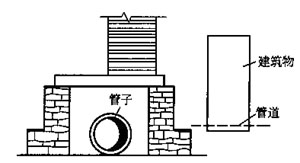

圖12-6 與管道平行的基礎處理方法
?

　　以上兩種條件下施工，管道的材料應采用鋼管或鉛接口鑄鐵管。
　　當市政管道與鐵路交叉時，其設計應按《鐵路工程技術規范》規定執行，并取得鐵路管理部門同意。
　　管道穿過河流時，可采用管橋或河底穿越等形式，有條件時盡量利用已有或新建橋梁進行架設。穿越河底的管道，應避開錨地，一般宜設兩條。管頂距河底的埋沒深度應根據水流沖刷條件確定，一般不得小于0．5m，但在航運范圍內不得小于1．0m，并均應有檢修和防止沖刷的設施。
　　當通過有航運的河流時，過河管的設計應取得當地航運管理部門的同意，并應在兩岸設立標志。

2．兩種管道交叉并同時施工

2．1 混凝土或鋼筋混凝土預制圓形管道與鋼管道或鑄鐵管道交叉
　　混凝土或鋼筋混凝土預制圓形管道與其上方鋼管道或鑄鐵管道交叉且同時施工，當鋼管道或鑄鐵管道的內徑不大于400mm時，宜在混凝土管道兩側砌筑磚墩支撐，見圖12—7。
　　磚墩的砌筑，應符合下列規定。
　　①應采用黏土磚和水泥砂漿，磚的強度等級不應低于MU7．5；砂漿不應低于M7．5。
　　②磚墩基礎的壓力不應超過地基的允許承載力。
　　③磚墩高度在2m以內時，磚墩寬度宜為240mm；磚墩高度每增加1m，寬度宜增加125mm；磚墩長度不應小于鋼管道或鑄鐵管道的外徑加300mm；磚墩頂部應砌筑管座，其支撐角不應小于90°。
　　④當覆土高度不大于2m時，磚墩間距宜為2～3m。
　　⑤對鑄鐵管道，每一管節不應少于2個磚墩。
?

?

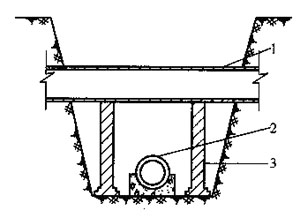

圖12-7 圓形管道兩側磚墩支撐
1—鑄鐵管道或鋼管道；2—混凝土圓形管道；
3—磚砌支墩
?

2．2 矩形管渠與管道交叉
　　混合結構或鋼筋混凝土矩形管渠與其上方鋼管道或鑄鐵管道交又，當頂板至其上方管道底部的凈空在70mm及以上時，可在側墻上砌筑磚墩支撐管道，見圖12-8。
　　當頂板至其上方管道底部的凈空小于70mm時，可在頂板與管道之間采用低強度等級的水泥砂漿或細石混凝土填實，其載荷不應超過頂板的允許承載力，且其支撐角不應小于90°，見圖12-9。
?

?

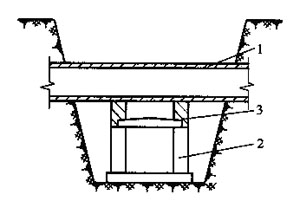

圖12-8 矩形管渠上磚墩支撐
1—鑄鐵管道或鋼管道；2—混合結構或鋼筋混
凝土矩形管渠；3—磚砌支墩

圖12-9 矩形管渠上填料支撐
1—鑄鐵管道或鋼管道；2—混合結構或鋼筋混凝土矩形管渠；
3—低強度等級的水泥砂漿或細石混凝土；α—支撐角
?

　　圓形或矩形排水管道與其下方的鋼管道或鑄鐵管道交叉且同時施工時，對下方的管道宜加設套管或管廊，見圖12-10，并應符合下列規定；
?

圖12-10 套管和管廊
1—排水管道：2—套管：3—鑄鐵管道
或鋼鋼管道，4—管廊
?

　　①套管的內徑或管廊的凈寬，不應小于管道結構的外緣寬度加300mm；
　　②套管或管廊的長度不宜小于上方排水管道基礎寬度加管道交叉高差的3倍，且不宜小于基礎寬度加1m；
　　③套管可采用鋼管、鑄鐵管或鋼筋混凝土管；管廊可采用磚砌或其他材料砌筑的混合結構；
　　④套管或管廊兩端與管道之間的孔隙應封堵嚴密。
2．3 排水管道與其上方的電纜管塊交叉
　　當排水管道與其上方的電纜管塊交叉時，宜在電纜管塊基礎以下的溝槽中回填低強度等級的混凝土、石灰土或砌磚．其沿管道方向的長度不應小于管塊基礎寬度加300mm，井應符合下列規定。
　　排水管道與電纜管塊同時施工時，可在回填材料上鋪一層中砂或粗砂，其厚度不宜小于100mm，見圖12-11。
?

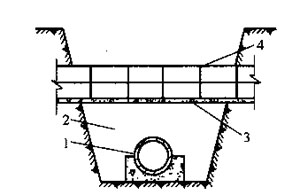

圖12-11 電纜管塊下方回填
1—排水管道：2—回填材料：3—中砂或粗砂，4—電纜管塊
?

　　當電纜管塊已建成時，應符合下列規定。
　　①當采用混凝土回填時，混凝土應回填到電纜管塊基礎底部，其間不得有空隙。
　　②當采用砌磚回填時，磚砌體的頂面宜在電纜管塊基礎底面以下不小于200mm，再用低強度等級的餛凝土填至電纜管塊基礎底部，其間不得有空隙。
