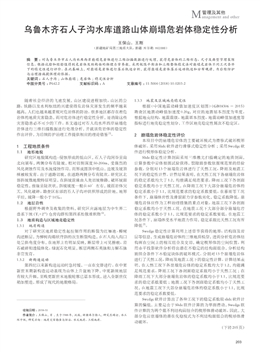

203
M管理及其他 anagement and other
烏魯木齊石人子溝水庫道路山體崩塌危巖體穩定性分析
王保山，王剛
（新疆地礦局第三地質大隊，新疆 庫爾勒 841000）
摘 要：對烏魯木齊市石人溝水庫西岸崩塌危巖體進行三維掃描數據進行處理，獲得危巖體的三維形態、尺寸及典型節理裂隙
信息。根據試驗和經驗值得到危巖體及結構面的物理力學參數，采用極限平衡法和三維整體穩定法對崩塌危巖體不同工況條件
下的穩定性進行評價。在此基礎上，對崩塌危巖體進行落石軌跡分析，獲得崩塌危巖體落石運動軌跡和分布規律，為后續防護
與治理措施提供理論依據。
關鍵詞：石人子溝；山體崩塌；危巖體；穩定性分析
中圖分類號：P642.2 文獻標識碼：A 文章編號：11-5004（2018）10-0203-2
收稿日期：2018-10
作者簡介：王保山，男 ，生于1988 年，漢族，新疆庫爾勒人，研究生碩士，水工
環中級，研究方向：地質災害勘查與防治、水文地質、工程地質。
隨著社會經濟的飛速發展，山區建設進程加快。山區的公
路、鐵路以及水利樞紐的興建使得危巖體災害發生的頻率越來
越高，人們也越來越重視對危巖體的防治。很多地區都存在著危
巖體的地質災害隱患，而對危巖體進行穩定性分析，是消除這些
災害隱患必不可少的工作。本文通過對石人溝水庫西岸崩塌危
巖體進行三維掃描數據進行處理分析，并就該危巖體的穩定性
作出評價，為后續防護治理工作提供相應的理論借鑒[1]。
1 工程地質條件
1.1 地形地貌
研究區地貌屬構造- 侵蝕形成的低山區，石人子溝河谷呈南
北向展布，兩側分布有陡坡，相對切割深度50-200m，受強烈的
風化剝蝕作用及水流侵蝕作用，而形成圓頂中低山，邊坡及坡頂
植被較發育。由于道路切坡，在道路兩側分布有陡坎。研究區北
部斜坡微地貌特征明顯，在斜坡前緣由人類切坡修路，破壞坡面
穩定性，前緣呈陡坎狀，斜坡坡度一般在60°左右，坡面巖體突
兀，風化破碎。勘查區東部的石人子溝沖洪積形成的階地，地形
平坦，坡降一般小于10‰。
1.2 地層巖性
根據野外調查及收集的資料，研究區出露地層為中生界二
疊系下統（T1+2cn）倉房溝群和第四系松散堆積物[2]。
1.3 地質構造與區域地殼穩定性
1.3.1 地質構造
對于研究區地質穩定性起控制作用的斷裂為紅雁池- 柳樹
溝逆斷層，為柳樹溝箱狀背斜的次生斷裂構造，在石人溝入溝口
處呈斜角度分布，在地形上有明顯反映，斷層帶上可見擦痕、巖
石破碎和透鏡體化、綠泥石化明顯，斷層兩側石英脈和方解石脈
非常發育。
1.3.2 新構造運動
第四紀以來新構造運動時急時緩，一直在交替進行。在中更
新世末期新構造運動表現為山體上升盆地下降，中更新統地層
有較大升幅，至晚更新世末地貌輪廓已基本形成，進入全新世僅
稍加塑造，形成了現代的地貌格局。
1.3.3 地震及區域地殼穩定性
根據《中國地震動峰值加速度區劃圖》（GB18306 － 2015）
勘查區地震動峰值加速度0.20g，對應的地震基本烈度為Ⅷ度。
根據地殼結構、地震震級、地震基本烈度、地震動峰值加速度等
指標進行地殼穩定性劃分，工作區地殼穩定性屬次不穩定區。
2 崩塌危巖體穩定性評價
本項目中的崩塌危巖體的主要破壞模式為滑移式破壞楔形
體破壞。采用Slide 軟件進行滑移式穩定性分析；采用Swedge 軟
件進行楔形體穩定分析。
Slide 穩定性計算剖面采用三維激光掃描確定的地質剖面，
計算參數中巖體根據試驗獲得，裂隙面參數依據規范里的經驗
參數。分別對13 個崩塌危巖體進行了天然工況、降雨及地震工
況下的穩定性計算。計算結果表明，在天然工況下各崩塌危巖體
的穩定系數均大于1.2，均能滿足規范要求。降雨工況下各剖面
穩定系數均小于天然工況，在降雨工況下大部分崩塌危巖體的
穩定系數小于1.1，比規范要求的穩定系數要低。在暴雨等工況
條件下，崩塌體巖性及滑裂面力學參數劣化，穩定系數降低。崩
塌危巖體應作為工程治理措施的重點對象。地震工況下各剖面
穩定系數均小于天然工況，在地震工況下大部分部分崩塌危巖
體的穩定系數小于1.1，比規范要求的穩定系數要低。在地震工
況條件下，崩塌體受水平地震力作用，穩定系數比天然工況有所
降低[3]。
Swedge 穩定性計算利用上述章節獲得的地形、結構面及巖
層等信息，生成崩塌危巖體的三維地質模型，進而分析危巖體結
構面在空間上的相互組合及交切，確定楔形體的空間位置。利
用赤平投影軟件分析得出潛在不穩定的結構面組合，分析結構
面組合條件下不穩定塊體的破壞模式。分別對13 個崩塌危巖體
進行了天然工況、降雨及地震工況下的穩定性計算。計算結果表
明，在天然工況下各崩塌危巖體的穩定系數均大于1.2，均能滿
足規范要求。降雨工況下各剖面穩定系數均小于天然工況；在
降雨工況下大部分崩塌危巖體的穩定系數均小于1.1，比規范要
求的穩定系數要低；地震工況下各剖面穩定系數均小于天然工
況，在地震工況下大部分崩塌危巖體的穩定系數小于1.1，比規
范要求的穩定系數要低。
Swedge 軟件計算出了各種工況下的穩定系數較slide 軟件計
算的偏低，主要是由于Slide 軟件計算的為單面滑動，Swedge 軟
件計算的為兩個最不利結構面組合的楔形體滑動破壞。因此，大
部分危巖崩塌體的潛在失穩模式為不利結構面組合的楔形體滑
動破壞。
（下轉205 頁）
205
M管理及其他 anagement and other
到理想的測量效果。
2.3 GPS 測繪技術在城市建設中應用
除上述應用外，該技術在城市建設中發揮著巨大的作用，該
技術能夠進行全天候測量，影響因素較少，測站不需要進行通
視，在進行目標測量過程中，其上方無遮擋物存在，便可實現精
準測量，通常情況下雙頻GPS 接收機，能夠?qū)崿F(xiàn)5mm+1×10-6D
的基線解精度，該技術相較于紅外儀有著很大的優勢，可以進行
長距離的測量，效率高，而且居于非常高的精度。進行GPS 布設
控制網時，在30min~40min 便可實現各測站的測量，極大的提升
了工作效率。
2.4 GPS 測繪技術在公路測量建設中的應用
（1）繪制大比例尺地形圖。通常而言，進行高等級公路選線
使可通過大比例尺帶狀地形圖上來實現。過去進行測圖工作中，
應當首先建立控制網，接著在開展碎部測量，這些工作完成后，
在繪制大比例尺地形圖。
不僅需要投入大量的測繪時間和人力投入，而且測繪的效
率很慢。而GPS RTK 技術的應用，實現了動態測量，能夠在很
多的時間內，獲知各個坐標點，并將碎部測量的數據信息輸入到
繪圖軟件，便可在室內完成此項工作。
（2）工程控制測量。靜態測量是該技術進行控制網建立的最
精密手段，尤其適用于大型建筑物的測量。在公路工程建設中，
應用最多的是GPS 實時動態控制測量，在測量過程中能實時獲
得定位精度，極大的提升了測繪的工作效率。
（3）公路中線測設。設計人員通過大比例尺帶狀地形圖進
行公路定線之后，需要把公路中線進行有效的標定。此時，通過
GPS 實時測量技術的應用，僅需將中線樁點的坐標輸入到GPS
接收機，便可通過接收機自動給出放樣的點位。
（4）公路縱、橫斷面測量。利用繪圖軟件便可在公路中線確
定后的中線樁點坐標，繪制出公路的路線斷面以及各樁點的橫
斷面。不必在進行現場測量，有效的降低了人工投入，提高了工
作效率。
3 結語
在經濟社會高速的發展背景下，GPS 技術也獲得了極大的
發展，不僅具有非常高的測量精和測量效率，同時其經濟性也非
常明顯，因此，應用前景廣闊。特別是應用于工程測繪，該技術
的測繪精度極高，大大提升了測繪數據的可靠性，增進了工作效
率，降低了人力投入，避免了資源浪費，對確保測繪結果更好地
服務于建設項目具有非常重要的意義。
參考文獻
[1] 張烈云. 關于測繪新技術在工程測量中的應用探討[J]. 測繪技術，2016，03 ：126.
[2] 杜飛寧. 工程測量中測繪新技術的應用與實踐[J]. 現代測量，2016，06 ：
100+103.
[3] 趙勤麗. 探討繪新技術在工程測量中的應用[J]. 測繪研究，2016，06 ：102-104.
[4] 劉燁，朱新軍. 繪新技術在工程測量中的應用分析[J]. 科技信息，2017，27 ：6.
（上接203 頁）
3 崩塌危巖區整體穩定性評價
在GIS 平臺中進行二次開發，嵌入無限邊坡分析模塊，假定
滑動面深度為5m，在天然與降雨工況下，對烏魯木齊市石人子
溝水庫道路山體崩塌危巖區整體穩定性進行評價。
在GIS 平臺中進行二次開發，嵌入無限邊坡分析模塊，假
定滑動面深度為5m，在天然與降雨工況下，崩塌危巖區整體穩
定性進行了評價。整體穩定性計算結果表明，天然工況下，絕大
數區域穩定系數大于1.2，滿足規范的穩定要求。在降雨工況下，
區域穩定系數顯著下降，部分坡度較陡區域穩定系數小于1，不
穩定崩塌危巖體范圍明顯增大，與前面章節二維極限平衡計算
結果基本一致。穩定系數較小的區域需作為防治措施的重點區
域，為后續防護與治理措施提供依據。
4 崩塌危巖體落石軌跡模擬
對于不穩定巖質邊坡崩塌危巖體，特別是表面風化常有落
塊的地區，工程中最關心的就是如下幾個問題：(1) 落石的落距；
(2) 落石的最大彈跳高度。
采用Rocfall 軟件對研究區崩塌危巖體落石估計進行了模
擬。著重對穩定系數較低的危巖體B2、B6、B7 進行了分析。研
究結果表明，在不設任何阻攔的情況下，落石均能滾落到公路
上，其中B2 有小部分落石堆積到公路，B6 和B7 有大部分落石
堆積到公路；落石在滾落過程中，最大彈跳高度為12m。在未
設置擋墻前，危巖體在預設擋墻處的彈跳高度為0 ～ 2m，因此
建議設置的擋墻高度為2m。根據落石的運動特征及公路走向情
況，建議在公路上方斜坡小平臺上設置擋墻以攔阻上部落石。加
設擋墻之后，落石基本被攔在擋墻之內，為后續防治工程的設計
提供理論依據。
5 結論
本項目中的崩塌危巖體的主要破壞模式為滑移式破壞楔形
體破壞。采用Slide 軟件進行滑移式穩定性分析；采用Swedge 軟
件進行楔形體穩定分析。
（1）Swedge 軟件計算出了各種工況下的穩定系數較slide
軟件計算的偏低，主要是由于Slide 軟件計算的為單面滑動，
Swedge 軟件計算的為兩個最不利結構面組合的楔形體滑動破
壞。因此，大部分危巖崩塌體的潛在失穩模式為不利結構面組合
的楔形體滑動破壞。
（2）在GIS 平臺中進行二次開發，嵌入無限邊坡分析模塊，
假定滑動面深度為5m，在天然與降雨工況下，崩塌危巖區整體
穩定性進行了評價。穩定系數較小的區域需作為防治措施的重
點區域，為后續防護與治理措施提供依據。
（3）采用Rocfall 軟件對研究區崩塌危巖體落石估計進行了
模擬。根據落石的運動特征及公路走向情況，建議在公路上方斜
坡小平臺上設置擋墻以攔阻上部落石。加設擋墻之后，落石基本
被攔在擋墻之內，為后續防治工程的設計提供理論依據。
參考文獻
[1] 陳家興, 周倍銳, 黃開勇. 山體危巖崩塌成災機制及穩定性分析[J]. 施工技
術,2015(s1):630-632.
[2] 曾繁華, 劉洋, 李振團. 某山區公路邊坡危巖體成因、破壞模式及穩定性分析
[J]. 甘肅水利水電技術,2013,49(1):39-42.
[3] 梁海濤. 某國道沿線典型墜落式危巖體的穩定性分析[J]. 價值工
程,2017,36(23):137-138.
