大跨度斜拉橋鋼箱梁施工技術要點分析

文檔作者：魏瑞東文檔來源：中交三公局第一工程有限公司		更新日期： 2026年08月22日	點 擊數：
下載地址：點擊這里	文件大小： 2.06 MB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?.06 MB 共3頁 文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：地鐵項目施工質量管理策略研究

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

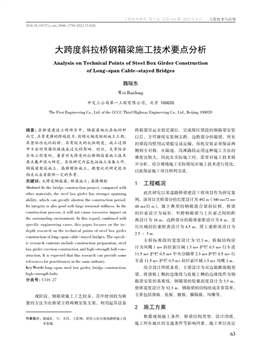

工程技術與應用
63
工程技術研究 第 7 卷 總第 119 期 2022 年 8 月
現階段，鋼箱梁施工工藝較多，其中使用較為頻
繁的方法為在橋梁主塔兩側安裝支架，利用起吊設備
大跨度斜拉橋鋼箱梁施工技術要點分析
魏瑞東
中交三公局第一工程有限公司，北京 100020
摘要：在橋梁建設工程項目中，鋼箱梁相比其他材料
而言，具有更強的跨越能力，能夠大幅度縮短施工工期，
其整體性也比較好，具有較大的抗扭剛度，施工過程
中不會對周?chē)h(huán)境造成過大的影響。對此，文章結合
具體工程案例，著重對大跨度斜拉橋鋼箱梁施工技術
要點展開深入研究，具體研究?jī)?nèi)容包括施工準備工作、
鋼箱梁架設施工、高強螺栓施工，期望此次研究能為
相關從業者提供一定的參考。
關鍵詞：大跨度鋼箱梁；橋梁施工；高強螺栓
Abstract: In the bridge construction project, compared with other materials, the steel box girder has stronger spanning ability, which can greatly shorten the construction period. Its integrity is also good with large torsional stiffness. In the
construction process, it will not cause excessive impact on the surrounding environment. In this regard, combined with
specific engineering cases, this paper focuses on the in-
depth research on the technical points of steel box girder construction of long-span cable-stayed bridges. The specif-
ic research contents include construction preparation, steel box girder erection construction and high-strength bolt con-
struction. It is expected that this research can provide some
references for practitioners in the same industry.
Key Words: long-span steel box girder; bridge construction; high-strength bolts
分類號：U448.27
Analysis on Technical Points of Steel Box Girder Construction
of Long-span Cable-stayed Bridges
Wei Ruidong
The First Engineering Co., Ltd. of the CCCC Third Highway Engineering Co., Ltd., Beijing 100020
DOI:10.19537/j.cnki.2096-2789.2022.15.020 .
作者簡介： 魏瑞東，男，本科，工程師，研究方向?yàn)楝F(xiàn)場路橋施工技
術管理。
將箱梁吊運至指定部位。完成塔區梁段的鋼箱梁安裝
以后，方可繼續安裝鋼主跨、邊跨部分的箱梁，所有
的梁段均使用運梁船完成運輸，吊機安裝必須保證兩
側相互對稱。在陸地、淺灘路段運用這種施工方法的
難度比較大，因此在實際施工時，需要對施工技術展
開分析，結合現場施工實際情況對施工技術進行優化，
以此保證施工項目順利完成。
1 工程概況
此次研究以某道路橋梁建設工程項目作為研究案
例，該項目主橋部分的長度設計為492 m（340 m+72 m+
48 m+32 m），屬于典型的鋼箱混合梁斜拉橋。橋梁
的拉索設計為扇形，中跨鋼箱梁與上拉索之間的距
離設計為 16 m，邊跨部分的箱梁索距設計為8 m，受
壓區域的拉索距離設計為 4.5 m，塔上索距離設計為
2.5 ～3 m。
主橋標準段的寬度設計為 32.3 m，橋幅結構設
計為風嘴1 m+斜拉索區域1.5 m+護欄0.5 m+行車道
11.5 m+護欄0.5 m+中央分隔帶2.3 m+護欄0.5 m+行
車道 11.5 m+護欄0.5 m+斜拉索區域1.5 m+風嘴1 m。
結合設計圖紙來看，主梁設計為雙邊箱斷面箱型
梁，將頂板上側的邊緣線與底板上側的邊緣線作為鋼
箱梁安裝的基準線，鋼箱梁的輪廓高度設計為3.5 m，
整體寬度設計為 32.3 m。鋼箱梁的結構組成非常簡單，
主要包括頂板、底板、腹板、橫隔板、風嘴等。
2 施工方案
根據現場施工條件、橋梁結構類型、設計圖紙、
施工所在地區的交通條件等影響因素，施工單位決定
工程技術與應用
64
2022 年 第 15 期 總第 119 期 工程技術研究
直接在制造廠中制作鋼箱梁板單元，使用運輸車將制
造成型的鋼箱梁板單元運輸至施工現場，直接在現場
進行拼裝、焊接。在現場采用3+1節段進行整體匹配
拼裝，嚴格按照規范要求將梁段運輸至橋梁邊跨混凝
土現澆的橋面部位完成二次拼裝作業，當二次拼裝作
業完成以后施工架橋機將箱體吊裝至設計標高即可 [1]。
3 大跨度斜拉橋鋼箱梁施工技術要點
3.1 施工準備工作
（1）拼裝場地布置。施工人員直接在現場采用
3+1節段進行整體拼裝，拼裝區域的尺寸為40 m×220 m，
在拼裝場地中劃分出存放區域、胎架區域、轉運區域。
在拼裝場地中配備 1臺120 t的龍門吊、2臺20 t的龍
門吊。
（2）鋼箱梁轉運。鋼箱梁?jiǎn)蝹€(gè)拼裝完成以后，可
以細分為兩個主箱梁、一個橫梁。其中，最大的梁塊
高度為 3.5 m，寬度為12.5 m，長度為16 m，重達78 t。
使用平板車將梁塊運輸至起吊區域內。
（3）吊具連接。運梁小車到位后，將吊機吊具下
落至待架鋼梁正上方，吊具與梁段吊耳連接，啟動卷
揚機，檢查吊桿是否垂直，另外應檢查確認吊耳是否
連接好，確認無誤后方可起鉤。
（4）梁段起吊。吊機起鉤時要平穩，吊起后準備
落梁時，緩慢減速保證鋼梁不出現晃動，微調天車位置，
使得鋼梁邊、縱對齊。
（5）精確定位。為了使鋼梁能精確安裝至設計位
置，吊機定位時，使被吊鋼梁與已安裝鋼梁之間保留
10 cm距離。梁段的安裝定位應在環境溫度變化較小的
時候進行，根據監控指令，確定并控制鋼梁安裝高程。
3.2 鋼箱梁架設施工
3.2.1 風嘴單元施工
（1）測定地樣、加工制造胎架。鋼箱梁的風嘴組
件是將地板水平面作為胎架面，按照1∶1的比例測
量放線處端口線、邊線。使用型鋼安裝胎架，提高胎
架的穩定性。
（2）風嘴構件測量定位。利用地樣確定風嘴的具
體位置，風嘴應該與底板保持相互垂直。
（3）腹板構件測量定位。利用地樣確定腹板構件
的位置，將腹板固定在底板上。
（4）頂板構件測量定位。保證頂板定位的精準性，
使用地樣對端口線的位置進行調整。
3.2.2 鋼箱梁施工
（1）測定地樣、加工制造胎架。確定鋼箱梁安裝
的基準線、端口線、邊線。
（2）單元件測量定位。將地板構件固定在胎架上，
使用端口線對構件的位置進行調整。
（3）隔板單元件測量定位。參照地樣的位置確定
隔板構件的位置，隔板應該與底板相互垂直，同時確
保隔板的平整度。
（4）腹板單元件測量定位。參照地樣的位置確定
腹板構件的位置，腹板直接與底板、隔板進行點焊固定。
（5）橫梁構件及接頭測量定位。確定橫梁及其接
頭的位置，直接與腹板、底板進行點焊固定。
（6）中間部位頂板構件測量定位。確定中間部位
的頂板構件位置，合理控制頂板的端口尺寸，頂板直
接與隔板進行固定。
（7）其他部位頂板測量定位。按照中間向兩側的
順序確定其他部位頂板的位置，合理控制頂板的端口
尺寸，頂板直接與隔板進行固定。
3.2.3 鋼箱梁橋面二次拼裝施工
（1）測定地樣、加工制造胎架。確定鋼箱梁安裝
的基準線、端口線、邊線；將墩柱作為胎架，保證胎
架的強度及剛度滿足規范要求 [2]。
（2）橫梁構件測量定位。結合地樣確定橫梁的
位置。
（3）左、右邊箱梁定位。結合地樣的位置確定兩
側箱梁的位置，需要兼顧焊縫收縮問題，一般情況下，
焊縫收縮范圍為 3～5 mm。
3.2.4 組合梁現場拼裝施工
（1）縱梁定位。確定地樣線，加工制造胎架，直
接在縱梁上對胎架進行定位，保證縱梁、橫梁之間的
間距滿足規范要求。
（2）橫聯、平聯安裝。確定平聯組件的具體位置，
采用焊接方法固定縱梁與節點板。
（3）安裝模板。模板選擇使用鋼模板，分段進行
安裝，采用對焊的方式進行焊接作業。
（4）裝焊吊耳、臨時連接件。開展吊耳安裝質量
檢查，主要檢查尺寸、外觀、位置；焊接完成以后必
須將焊接面的焊渣清理干凈 [3]。
3.3 高強螺栓施工
3.3.1 施工流程
前期準備→選擇螺栓、分類配套→螺栓接頭安
裝→安裝沖釘→臨時性螺栓安裝→高強度螺栓安裝→
工程技術與應用
65
工程技術研究 第 7 卷 總第 119 期 2022 年 8 月
螺栓加固→安裝質量驗收。
3.3.2 螺栓長度計算
當高強度螺栓完成終擰以后，其外露部分的長度
L 應該為 2～3扣，具體的計算公式如下：
L=l'+Δl （1）
式中：l' 為連接過程中各個板層的總厚度，mm；
Δl 為螺栓的附加長度，mm。
螺栓的附加長度 Δl 可用以下公式計算：
Δl=m+nws+3p （ 2）
式中：m 為高強度螺母的厚度，mm；nw 為墊圈個數，
扭剪型高強螺栓取值為 1，大六角頭高強螺栓取值為2；
s 為高強度墊圈的厚度，mm ；p 為螺紋的螺距，mm。
3.3.3 接頭組裝
（1）連接部位的鋼板保持足夠平整，邊緣部位不
得出現毛刺；接頭部位若出現翹邊現象需進行處理，
確保摩擦面緊密相貼。
（2）安裝之前需要檢查摩擦面是否潔凈，其摩擦
系數必須符合相關要求，可以使用鋼絲刷清除鐵屑 [4]。
（3）板層接觸面保持平整。若接觸面之間存在空隙，
可采用以下處理方法，具體如表 1所示。
表 1 摩擦面間隙處理方法
3.3.4 安裝臨時螺栓
各個節點表面均需要安裝臨時螺栓、沖釘，安裝
質量需滿足以下管理要求：沖釘數量不得低于螺栓總數
量的 10%；臨時螺栓數量不得低于螺栓總數量的20%。
3.3.5 安裝高強螺栓
（1）使用扭矩法安裝高強度螺栓。
（2）使用試孔器檢查螺栓連接部位的螺栓孔。
（3）實際安裝高強螺栓過程中，施工人員不得強
行刺穿安裝。若穿入存在難度或遇到較大阻力，需要
暫停施工，報備技術部門，在技術人員發出明確施工
意見情況下，對孔進行修正以后方可繼續施工。修正
數量不宜超出螺栓總數量的 25%。在修正之前，需要
將所有的螺栓全部擰緊，施工時不得使用氣割擴孔 [5]。
（4）在對螺栓作擰緊處理之前，施工班組根據實
際需求量在倉庫內領取連接副，對多余的連接副需妥
善保管，嚴禁隨意丟放。安裝作業時，連接副不得受
到污染，保證連接質量。
（5）組裝作業過程中，螺栓頭與螺母之間需要安
裝一個墊圈，墊圈內倒角朝向螺母的支撐面。
（6）當高強螺栓穿入以后，使用扳手進行加固，
然后卸除臨時螺栓。雨天不得安裝高強螺栓，保證摩
擦面在施工過程中處于干燥狀態。
3.3.6 扳手標定
（1）使用扳手加固高強螺栓，在正式施工之前，
需要對施工班組進行技術交底，并形成交底記錄。檢
查扳手的扭矩誤差值，保證其偏差范圍在標準值的
±5%，嚴格按照管理規定進行扳手檢驗。
（2）在施工作業之前與之后，按照標準流程對所
有扭矩扳手進行標定，同時必須對每個扳手做好清晰
的編碼，作業人員需做好完整、詳細的使用記錄。具
體情況如表 2所示。
4 結束語
綜上所述，鋼箱梁逐漸發展成為橋梁建設工程項
目中的首選結構類型，施工要求較高。在實際施工過
程中，施工單位需要配備多元化的施工機械設備，多
個工序交叉施工，在各施工環節都必須將科學的數據
作為參考依據，以此提高大跨度斜拉橋鋼箱梁整體施
工質量。
參 考 文 獻
[1] 郭杰鑫,周彥文,董儉召.重慶名山長江大橋橋塔區無索梁段施工
技術[J]. 世界橋梁,2017(5):6-10.
[2] 李江,李磊.復雜城市環境下立交橋鋼箱梁架設方案比選[J].橋梁
建設,2021,51(2):137-143.
[3] 傅梅珍,梁玉雄,龍?jiān)葡?連續鋼箱梁頂推施工滑移平臺優化分析
[J]. 建筑結構,2021,51(S1):2360-2364.
[4] 李松,王春景,石虎強,等.佩列沙茨跨海大橋鋼箱梁安裝施工技術
綜述[J]. 公路,2021,66(9):62-71.
[5] 周翰斌.土耳其伊茲米特海灣大橋設計施工關鍵技術[J].中外公路,
2019,39(6):107-110.
間隙寬度 δ/mm 處理方法
＜ 1 無須作額外處理
1 ～ 3 作放坡處理，坡比為 1∶10
＞ 3 額外安裝墊板，墊板厚度至少為 3 mm
編號 工具名稱 作業人員 作業部位 日期 備注
1 扳手 1 甲
施工部位
※N1
XX年XX月
XX 日
2 扳手 2 乙
施工部位
※N2
XX年XX月
XX 日
3 扳手 3 丙
施工部位
※N3
XX年XX月
XX 日
注：“※N”表示節段號。
表 2 扭矩扳手使用記錄統計表
