?????????????????????? 收稿日期:２０２１Ｇ０１Ｇ２０.
作者簡介:馬紅杰,男,２００５年畢業于中國石油大學材料科
學與工程專業,碩士,主要從事腐蝕監檢測與防護工作,高級
工程師.
Email:yjy_mhj＠petrochina．com．cn.
常頂換熱器銨鹽垢下腐蝕防護措施
優化及應用
馬紅杰１,孫存龍２,江　臣１
(１．中國石油獨山子石化分公司研究院,新疆獨山子８３３６９９;
２．中國石油獨山子石化分公司煉油廠,新疆獨山子８３３６９９)
　　摘　要:某石化公司常頂換熱器管束頻繁發生腐蝕泄漏,管束內壁銨鹽結垢嚴重,部位蝕坑較多,呈線
狀,且有明顯腐蝕溝槽,表現為典型的銨鹽垢下腐蝕特征.針對裝置電脫鹽工藝、操作及檢監測進行了管理
優化,結果表明:裝置電脫鹽二級脫后鹽含量明顯下降,僅有０．１５％的數據超標.對常頂換熱器采取餾出線
實施多點注水、每條注水線安裝噴頭、常頂注水量提升至２４t/h且確保有３０％的液態水、選擇結鹽溫度較低
的中和劑、管束材質升級為鈦合金等一系列的防護措施后,應用效果顯示:管束結鹽區域縮小、結鹽輕微,常
頂換熱器進、出口管線無異常減薄,已運行３年的鈦合金管束腐蝕輕微.
關鍵詞:蒸餾裝置　換熱器　銨鹽　垢下腐蝕　防護
doi:１０．３９６９/j．issn．１００６－８８０５．２０２１．０３．００９
　　某石化公司蒸餾裝置２００９年開工運行,原油
加工能力為１０００萬t/a,主要以哈薩克斯坦管
輸原油為主.該原油為含硫低酸值原油.裝置運
行２年后,常頂換熱器頻繁出現腐蝕泄漏,給裝置
的安全、長周期運行造成嚴重威脅.常頂換熱器
共有４臺,并聯運行,２開２備,為U 形管換熱器.
管程材質為２２０５雙相不銹鋼,介質為常頂油氣,工
作壓力為０．１MPa,工作(進/出口)溫度為１４５℃/
８５℃;殼程材質為２０R(自GB７１３—２００８標準起
牌號更新為Q２４５R),介質為原油,工作壓力為
２．８MPa,工作(進/出口)溫度為２５℃/１２０℃.
常頂換熱器的腐蝕類型為HCl＋ H２S＋
H２O,其對碳鋼表現為坑蝕,對不銹鋼表現為點
蝕和應力腐蝕開裂【１】.該換熱器管束原設計材質
為２２０５雙相鋼,使用一段時間后,管板、管束出現
嚴重銨鹽垢下腐蝕和裂紋,后改用碳鋼管束并加
涂料防護,但銨鹽垢下腐蝕仍然嚴重,且腐蝕泄漏
頻繁.為減緩常頂換熱器的銨鹽垢下腐蝕問題,
確保煉油龍頭裝置的安全穩定運行,裝置在運行
過程中先后采取了工藝、材料等防護措施,并在裝
置上開展了大量的應用研究工作,取得了一些好
的應用效果本文將對此進行詳細闡述,希望這些
防護措施能夠?qū)ν虚_展常頂換熱器的腐蝕與防
護工作提供借鑒.
１　常頂換熱器的腐蝕及機理
１．１　腐蝕情況
常頂換熱器管束原設計材質為２２０５雙相不
銹鋼,運行２年后檢修時發現,管程管板表面結垢
輕微,管板表面、管頭端部、管頭內壁表面均布滿
大量的點蝕坑,蝕坑直徑不到０．５mm,深０．５~
１．０mm;管板表面進行滲透檢測后可見大量微裂
紋,裂紋深度貫穿了管板表面的２２０５雙相鋼堆焊
層.管束腐蝕形貌見圖１.４臺２２０５雙相鋼管束
運行不到４年,管板及換熱管相繼發生應力腐蝕
開裂或點蝕穿孔,為了避免雙相鋼的應力腐蝕開
裂及點蝕穿孔,常頂４臺換熱器依次更換為碳鋼
換熱器,并對管束內壁、外壁和管板進行了涂料防
腐蝕處理.
碳鋼防腐管束運行不到１年,４臺換熱器又
相繼開始出現腐蝕泄漏.打開換熱器發現,管程
進口處管板、管頭較光潔,無明顯腐蝕.管程出口
腐蝕與防護　　石油化工設備技術,２０２１,４２(３)??４１??
PetroＧChemicalEquipmentTechnology
處管板表面及管頭內有銨鹽垢,垢下有明顯的腐
蝕坑.從管束上割下２根U 形換熱管剖開檢查,
發現換熱管出口段內壁銨鹽結垢嚴重,而進口段
內壁結垢輕微.垢為黑色(銨鹽與油氣的混合
物),呈塊狀或?qū)訝钫掣皆趽Q熱管內壁,手捏易碎
成粉末.出口段內壁局部垢層厚度達３mm.換
熱管內壁防腐蝕涂層已發生脫落或鼓泡,完全失
效.將銨鹽垢層清除后發現,管子內壁銨鹽垢多、
垢層厚的地方,垢下布滿了直徑約１~３mm、深
１~２mm 的點狀腐蝕坑,局部蝕坑較多呈線狀,
且相互連接形成了明顯的腐蝕溝槽,如圖２所示.
圖１　雙相不銹鋼管束腐蝕形貌
圖２　碳鋼防腐管束腐蝕形貌
１．２　腐蝕機理
碳鋼防腐管束運行期間(２０１３~２０１８年),共
發生泄漏１５次,通過多次剖管(泄漏的換熱管)腐
蝕檢查發現:換熱管內壁銨鹽結垢越嚴重的部位,
其垢下的腐蝕坑越密集,蝕坑直徑、深度也較大,
且形成腐蝕溝槽;相反,銨鹽結垢越輕微的部位,
腐蝕坑越少,腐蝕越輕微.可見,常頂換熱器管束
的腐蝕為典型的銨鹽垢下腐蝕.
常頂油氣中的氯化銨進入換熱器后冷卻,在
一定溫度下結晶成垢,即使在無水的環境下也會
對管道金屬造成銨鹽垢下腐蝕,形成大量腐蝕坑,
甚至腐蝕溝槽【２】.此外,氯化銨鹽極易吸濕潮解,
在有水的情況下可形成腐蝕性較強的酸性腐蝕溶
液,對金屬管壁造成嚴重腐蝕.
２　防護措施優化
２．１　垢下腐蝕部位
　　經過計算,常頂銨鹽的結晶溫度一般為１３４℃,
而水的露點溫度９８ ℃,因換熱器入口溫度為
１４５℃,出口溫度為８５℃,因此,常頂餾出線至換
熱器出口這一段區域肯定會有銨鹽析出,而后發
生垢下腐蝕,這是不可避免的,但是通過常頂油氣
溫度的變化可以改變銨鹽垢下腐蝕發生的位置.
將該位置控制在換熱器內較為科學合理,理由是
換熱器多為２開２備或３開１備,一旦某臺換熱
器管束發生腐蝕泄漏,則及時將其切出,啟用備用
換熱器,不會因?yàn)闄z修而影響裝置正常生產.如
果將該位置控制在換熱器進口或出口管線,一旦
管線發生腐蝕泄漏,則會造成塔頂油氣著火、甚至
裝置停工.因此,從腐蝕產生的危害嚴重性和裝
置的連續生產性來看,常頂?shù)匿@鹽垢下腐蝕部位
控制在換熱器內是一條較為科學的防護思路.
２．２　電脫鹽優化
常頂系統的腐蝕主要為HCl＋H２S＋H２O
腐蝕,其中氯化氫是關鍵性腐蝕介質【３】,在常頂冷
凝系統會形成鹽酸腐蝕和氯化銨鹽腐蝕,對碳鋼
設備及管道造成嚴重的坑蝕、垢下腐蝕,對不銹鋼
設備及管道則會造成應力腐蝕開裂.鑒于此,裝
置設置了電脫鹽工藝防護措施.常頂油氣中的腐
蝕性介質氯離子主要來自原油中的氯化物,但通
過裝置電脫鹽可以有效降低原油中的氯化物含
量,從而減少常頂換熱器物料中的氯離子含量.
蒸餾裝置運行以來電,脫鹽二級脫后含鹽量
一直控制在≤３mg/L 的控制指標內,但隨著裝
置原油性質的劣化,原油中的硫含量、鹽含量不斷
上升,給電脫鹽系統造成很大的沖擊,導致電脫鹽
效果明顯下降.圖３為電脫鹽二級脫后含鹽量的
監測數據.分析圖３可知,２０１３年１２月底開始,
電脫鹽二級脫后含鹽量波動較大,控制很不平穩,
二級脫后含鹽量明顯偏高,７８％的監測數據超標.
二級脫后含鹽量偏高直接導致常頂油氣中氯離子
含量增大,進而造成常頂換熱器管束鹽酸腐蝕、氯
化銨腐蝕加劇,加速了常頂設備及管道的坑蝕、垢
下腐蝕和應力腐蝕開裂的發展速度.因此,為了
抑制塔頂換熱器的腐蝕,延長其使用周期,對電脫
鹽二級脫后含鹽量加強了監控,同時強化控制指
標管理,調整電脫鹽加工參數,開展了電脫鹽精細
化操作.
２．３　注水優化
常頂注水是一項重要的工藝防腐蝕措施,主
要目的有二:一是稀釋塔頂腐蝕介質;二是洗去氯
??４２?? 石　油　化　工　設　備　技　術 ２０２１年　
化銨鹽,預防垢下腐蝕.裝置原設計的注水點位
于常頂餾出線上,注水水質為凝結水(蒸汽凝液),
注水量約為８t/h,而常頂?shù)挠蜌饬繛椋玻常皌/h,以
塔頂餾出量來計算,注水量僅為３．４％,遠低于相
關文獻中規定的常頂注水量應為塔頂餾出量的
５％~７％的要求.常頂注水量不足,導致常頂腐
蝕介質稀釋、氯化銨鹽沖洗效果下降,造成換熱管
內壁從入口至出口均有銨鹽生成,其中,進口部位
管段結鹽較多,出口較少,U 形彎部位結鹽最為
嚴重.
圖３　電脫鹽二級脫后含鹽量監測數據
　　為了發揮常頂注水的工藝防護效果,對注水
點和注水量分別進行了優化.一是將常頂餾出線
單點注水改為４臺換熱器進口管線部位４個注水
點分別注水,使每臺換熱器的注水量均勻分配、防
止偏流,且注水線安裝噴頭,將水霧化噴出,快速汽
化與油氣混合.二是將常頂注水量提升至２４t/h,
達到塔頂餾出量的１０．４％,確保常頂油氣中注入
的水有３０％的液態水,可以沖洗掉常頂?shù)慕Y(jié)鹽.
２．４　注劑優化
常頂系統自裝置開工生產以來,前后更換過
３種中和劑,但是使用效果均不理想,常頂換熱器
管束運行時間最長為１年零１個多月,最短不到
２個月.常頂換熱器管程進口溫度為１４５ ℃,出
口溫度８５℃,經計算,以前使用的３種中和劑的
結鹽溫度均為１３４℃,而常頂油氣中的水露點溫
度為９８℃,據此計算,常頂?shù)慕Y(jié)鹽區域出現在常
頂換熱器管束內,結鹽溫度段為９８~１３４ ℃.將
發生腐蝕泄漏的換熱管整體割下,并沿中線剖開,
可見換熱管內壁結鹽區域較長,從進口到出口均
有,進口側鹽垢較少,出口側鹽垢較多,且距離
出口越近鹽垢越嚴重.清除鹽垢層后,換熱管內
壁可見大量的蝕坑,局部區域蝕坑已經連成線狀
或片狀,形成腐蝕溝槽或局部腐蝕減薄,如圖４
所示.
圖４　換熱管內壁腐蝕形貌
　　為抑制常頂?shù)墓赶赂g,縮短管束內結鹽區
域的長度是一條可行的思路,為此,選擇了結鹽溫
度很低的一種中和劑JYDW００１.經計算,該中
和劑在常頂環境中的結鹽溫度僅為１１６ ℃,使用
該中和劑,則常頂油氣的結鹽溫度段將變?yōu)椋梗竳
１１６℃,比之前的９８~１３４℃范圍縮小許多,從理
論上講換熱器管束內的結鹽區域也將縮小,因而
管束發生垢下腐蝕的風險區域也就會相應縮小.
２．５　材料防護優化
常頂換熱器原設計管束材質為２２０５雙相不
　第４２卷第３期 馬紅杰等．常頂換熱器銨鹽垢下腐蝕防護措施優化及應用 ??４３??
銹鋼,運行不到４年,４臺換熱器管束及管板均發
生應力腐蝕開裂而導致泄漏.從換熱器的經濟
性、耐腐蝕性能及檢修難度等方面綜合考慮,將
４臺換熱器管束均更換為碳鋼材質,同時采用涂
料防護方法對管束內壁進行了防護處理.考慮到
管束內壁涂料防腐蝕施工質量對于防護效果的重
要性,裝置派人對施工過程進行了監造和關鍵工
序檢查,并選擇具有代表性的換熱管進行了剖管
檢查,結果表明換熱管內壁涂層外觀、厚度均符合
涂料防護驗收規范要求,如圖５所示.經過涂料
防腐蝕處理的碳鋼管束應用效果并不理想,管束
最長運行周期近１年２個月(４０６d),最短運行周
期僅４５d,不論管束運行周期長短,換熱管內壁涂
層均發生鼓泡、脫落等嚴重失效,如圖６所示.
圖５　換熱管內壁涂層情況
圖６　換熱管內壁涂層失效情況
　　換熱管內壁涂層失效并不是涂料防腐蝕施工
質量造成的.而是常頂?shù)母g環境造成的,常頂
油氣溫度１４５℃左右,介質腐蝕性較強,且其中含
有穿透能力很強的氯離子,在這種苛刻的環境下,
管壁金屬的涂層很容易被破壞,腐蝕介質穿透涂
層,與金屬接觸發生腐蝕反應,這使得涂層不但沒
能起到防護作用,反而形成了大陰極小陽極的電
化學腐蝕環境,加速了管束金屬的腐蝕速度.
對國內蒸餾裝置常頂換熱器的使用材質和應
用效果進行調查發現,部分企業選用鈦合金管束
效果較好.一方面,對于常頂油氣腐蝕介質而言,
鈦合金具有優越的耐蝕性能;另一方面,從耐蝕性
能與成本上綜合比較,鈦合金管束的性價比更高
一些,１臺鈦合金管束的價格與３０４不銹鋼管束
價格相當,是碳鋼管束的２倍,但卻只有２２０５雙
相鋼管束的１/３.因此,２０１７年８月,將１臺碳鋼
換熱器管束材質升級成鈦合金,２０１９年１月,又
將另外１臺碳鋼換熱器管束材質升級成鈦合金.
目前,２臺鈦合金管束的換熱器在役運行,２臺碳
鋼管束的換熱器處于備用狀態.
３　應用效果
３．１　電脫鹽效果明顯改善
電脫鹽工藝防護措施優化后,二級脫后含鹽量
平穩控制在３mg/L以下,平均值小于２mg/L,僅
有０．１５％的數據大于指標值３mg/L,如圖７所
示.二級脫鹽含量的降低,從理論上降低了常頂
腐蝕介質氯化物的含量,抑制了氯離子引發的鹽
酸腐蝕、應力腐蝕開裂及氯化銨鹽垢下腐蝕.
圖７　電脫鹽工藝防護措施優化后的二級脫后鹽含量
??４４?? 石　油　化　工　設　備　技　術 ２０２１年　
３．２　結鹽區域減少,管底結鹽輕微,中和劑和注
水優化措施取得實效
２０１９年１月,１臺碳鋼管束換熱器發生泄漏,
將泄漏換熱管割下并剖開進行腐蝕檢查,其結鹽
及垢下腐蝕情況與采取優化措施之前相比,具有
以下特點:結鹽集中出現在U 形彎部位;換熱管
底部結鹽輕微;換熱管底部向上至兩側部位結鹽
卻很嚴重,且該部位的蝕坑也最為嚴重和密集,腐
蝕穿孔就出現在該部位,如圖８所示.
圖８　采取優化措施后換熱管內壁垢下腐蝕情況
　　分析對比優化措施前后換熱管的結鹽及垢下
腐蝕特點發現,采用低結鹽點的中和劑后,換熱管
內結鹽區域明顯縮小,由之前的管束進口至出口
縮小至現在的僅U 形彎部位,可見低結鹽點中和
劑縮短結鹽區域效果顯著.采用多點注水(每個
換熱器進口前均設置一注水點)并提升注水量后
(２４t/h),確保了每１臺換熱器管束內均有同樣
多的、足夠的水稀釋腐蝕介質、沖洗銨鹽.為有效
沖洗掉結鹽,注入的水中要保持３０％的液態水.
理想情況是這部分水從管束進口至出口一直都是
液態,沒有相變過程,即液相水沒有損耗,但實際
運行過程中是很難實現的.實際情況是,從管束
進口(１４０~１４５ ℃)至冷凝水出現(９８ ℃)的這一
段區域由于溫度較高,部分水受熱將成為氣相,
３０％的液態水很難確保,因此,這一段區域(９８~
１４５℃)僅有少量的液態水從換熱管底部流過,僅
能夠沖洗掉換熱管底部的銨鹽.所以,剖開的換
熱管底部結鹽輕微,而結鹽出現在換熱管底部向
上至兩側部位,可見該部位的結鹽沒有被沖洗掉.
此外,該部位的氯化鈉鹽由于受換熱管底部液態
水的影響,發生潮解,形成濃度很高的鹽酸溶液,
對結鹽部位也會造成嚴重的腐蝕,加之該部位本
身的垢下腐蝕,更加速了管壁金屬的腐蝕速度.
要想完全沖洗掉結鹽,需要確保注入水中有３０％
的液態水,這需要通過復雜的計算及現場試驗應
用研究,才能得出究竟注入多少水最為合適.這
是一項值得繼續進行試驗研究的工作.
中和劑和注水優化措施雖沒有徹底解決銨鹽
垢下腐蝕的問題,但其較好的效果,對后續開展注
水工藝防腐研究具有很大的指導和借鑒作用.
３．３　常頂換熱器進、出口管線無異常減薄
常頂?shù)匿@鹽垢下腐蝕部位控制在換熱器內可
使換熱器進、出口管線部位避免銨鹽垢下腐蝕,確
保裝置的安全長周期運行.２０１９年１月,對常頂
換熱器進口管線進行測厚,其規格為?６１０mm×
１０mm,實測最小值８．４３mm,平均年腐蝕速率為
０．１５７mm/a;常頂換熱器出口管線規格為?４５７
mm×１１．０mm,實測最小值９．０１mm,平均年腐
蝕速率為０．１９５mm/a;常頂一級空冷器進口管線
規格為?２７３ mm×９．５ mm,實測最小值８．２２
mm,平均年腐蝕速率０．１５５mm/a.這些部位的
定點測厚數據與２０１７年、２０１８年的測厚數據相
比幾乎沒有變化,說明這些部位腐蝕輕微.由此
可見,常頂防護措施效果較好.
３．４　鈦合金管束適合常頂腐蝕環境,抵抗垢下腐
蝕效果良好
２０１９年８月檢修期間,抽出鈦合金管束進行
檢查,其換熱管內壁光亮,腐蝕輕微,可見鈦合金
在常頂腐蝕環境下具有較好的耐蝕能力.
４　結語
常頂油氣換熱器的腐蝕主要為銨鹽垢下腐
蝕,換熱管內壁結垢越嚴重的部位,垢下腐蝕就越
嚴重.其腐蝕形貌為密集的點狀腐蝕坑,且相互
連接形成了明顯的腐蝕溝槽.電脫鹽精細化操作
管理、選用結鹽溫度較低的中和劑、常頂出口管道
采取多點注水并提升注水量、采用鈦合金管束等
工藝與材料防護措施的現場應用研究結果表明,
常頂換熱器管束結垢明顯減少,垢下腐蝕受到控
制,鈦合金管束腐蝕輕微,有效延長了常頂換熱器
的運行周期.
參考文獻:
[１]　劉小輝．設備腐蝕與防護技術問答[M]．北京:中國
石化出版社,２０１４:３４．
[２]　AmericanPetroleumInstitute．DamageMechanisms
AffectingFixedEquipmentintheRefiningIndusＧ
try:API５７１[S]．Washington,２００３．
[３]　中國石油化工設備管理協會設備防腐專業組．石油
化工裝置設備腐蝕與防護手冊[M]．北京:中國石
化出版社,１９９６:６８．
　第４２卷第３期 馬紅杰等．常頂換熱器銨鹽垢下腐蝕防護措施優化及應用 ??４５??
Abstract:ThispapertakestheeightＧstageinＧline
impellerasareference prototypeand adopts
NREC Compalsoftwareto modelandanalyze
theaxialforceoftherotorimpellerofcentrifugal
compressor．First,itobtainedtheaerodynamic
thrust ofimpellers at all stages under the
reference working condition and the residual
axialforceoftherotorafterbeingbalancedby
the balance disc．Then,based on this,the
changeruleoftheresidualaxialforceofthe
rotorisobtainedbychangingparameterssuchas
thepressureratioofthe whole machine,the
sealinggapbetweenstagesandsoforth．The
relevantanalysisresultscan providereference
fordesigningmeasuresfortheaxialforcebalance
of centrifugal compressor and the actual
productionoperation．
Keywords:centrifugalcompressor;axialforce;
pressureratio;varyingduty;balance

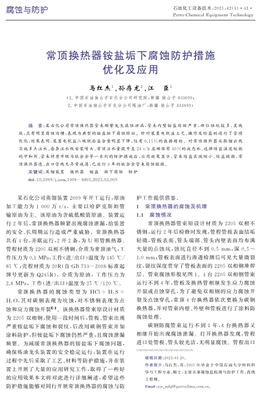

OPTIMIZATION AND APPLICATION OF THE
PROTECTION MEASURES FOR AMMONIUM
SALT UNDERＧDEPOSIT CORROSION FOR
ATMOSPHERIC DISTILLATION COLUMN
OVERHEAD HEATEXCHANGER [４１]
MaHongjie１,SunCunlong２,JiangChen１(PetＧ
roChina Dushanzi Petrochemical Company,
Dushanzi,Xinjiang,８３３６９９)
Abstract:Corrosionleakageoccursfrequentlyin
the atmospheric distillation column overhead
heat exchanger of certain petrochemical
company．Therearemanycorrosionpitsonthe
inner wall of the tube bundle where the
ammonium salt scaling is serious． These
corrosionpitsarelinearandthere＇reobvious
corrosion grooves, which are typical
characteristicsofammonium saltunderＧdeposit
corrosion．The management ofthe electrical
desalting process,operation,inspection and
monitoringofthe device wasoptimized．The
results show that the salt content of the
electricaldesaltingunitdecreasedobviouslyafter
thesecondarydesalination,andonly０．１５％ of
thedata exceeded the standard．A series of
processand materialprotective measures were
adoptedfortheatmosphericdistillationcolumn
overheadheatexchanger,suchascarryingout
multiＧpointwaterinjectionforthedistillateline,
installing sprinklers for each waterinjection
line,increasingwaterinjectionvolumeto２４t/h
andmaintaining３０％ ofliquidwater,selecting
neutralizerwithlowersaltscalingtemperature,
upgradingthetubebundlematerialtotitanium
alloyand so on．Andthe application effects
indicatedthatthesaltscalingareaofthetube
bundlewasreduced andthere wasslightsalt
scaling;therewasnoabnormalthinningofthe
inletand outlet pipelines ofthe atmospheric
distillationcolumnoverheadheatexchanger;and
thetitaniumalloytubebundlethathadrunfor
threeyearswascorrodedslightly．
Key words:distillation unit;heatexchanger;
ammonium salt;underＧdepositcorrosion;proＧ
tection
REALＧTIME PREDICTION METHOD OF
FURNACETEMPERATUREFIELD BASED ON
CONVOLUTIONAL LONG SHORTＧTERM
MEMORYNETWORK [４６]
LiTao,WangYanli(SINOPEC TianjinComＧ
pany,Tianjin,３００２７１)
Abstract: Due to the unstable combustion
process,localoverＧtemperature mayoccuron
thetubeoftheheatingfurnacewhichisproneto
coking,leadingtoitsfailure．Therefore,itis
necessaryto measurethetemperature ofthe
heatingfurnaceintheactualproject．Atpresent,
computationalfluiddynamics (CFD)numerical
ABSTRACTS 　PETROCHEMICALEQUIPMENTTECHNOLOGY
StartedPublicationin１９８０．Bimonthly．May．２０２１Vol．４２No．３??Ⅵ??

網友評論 more

化工安全論文最新內容

08-07
