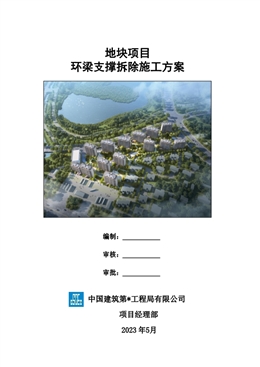

地塊項目
環梁支撐拆除施工方案
編制：
審核：
審批：
中國建筑第*工程局有限公司
項目經理部
2023 年5月
環梁支撐拆除施工方案
目錄
一、工程概況.............................................................1
1.1. 工程基本概況.........................................................1
1.2. 支撐系統概況.........................................................2
1.3. 工程周圍環境.........................................................4
1.4. 工程難點.............................................................4
二、編制依據..............................................................5
三、施工準備..............................................................6
3.1技術準備...............................................................6
3.2度計劃及保證措施.......................................................7
四、施工總體部署.........................................................11
4.1勞動力配置............................................................11
五、施工方案.............................................................12
5.1施工前期準備..........................................................12
5.2 主要施工工藝.........................................................14
5.2.1支撐拆除............................................................14
5.2.2搭設臨時支撐........................................................32
5.2.3鋼格構柱拆除........................................................37
5.2.4環梁支撐吊運........................................................37
5.2.5渣土輸運............................................................39
5.3.6支撐拆除期間的監測..................................................40
5.3.7成品保護措施........................................................41
六、質量保證措施.........................................................45
6.1工程質量保證體系......................................................45
6.2質量要素控制..........................................................45
6.3施工前準備............................................................46
6.4成品保護質量措施......................................................47
七、安全保證措施.........................................................49
7.1安全生產責任制........................................................49
7.2安全紀律..............................................................49
7.3備的安全管理措施......................................................50
7.4防火安全..............................................................50
7.5降塵降噪方案、防塵方案................................................51
7.6安全施工措施..........................................................52
八、應急預防措施.........................................................54
8.1 應急救援組織.........................................................54
8.2 安全事故應急預案.....................................................54
九、安全防護措施.........................................................58
9.1安全防護措施..........................................................58
9.2粉塵防護措施..........................................................58
9.3預防高空墜落措施......................................................58
9.4預防物體打擊措施......................................................59
9.5預防機械傷害措施......................................................59
9.6預防觸電措施..........................................................59
環梁支撐拆除施工方案
9.7預防起重傷害措施......................................................60
十、施工環境控制措施.....................................................62
10.1施工現場塵灰及廢氣控制措施...........................................62
10.2對周圍環境的防噪音措施...............................................62
10.3對建筑垃圾的管理措施.................................................63
環梁支撐拆除施工方案
一、工程概況
1.1. 工程基本概
- 1 -
況
表1-1 工程簡介一覽表
序號項目內容
1
工程名稱
2 工程地址
3 建設單位天津市城澤房地產開發有限公司
4 設計單位天津市勘察設計院集團有限公司
5 監理單位天津市建設工程監理公司
6 施工總承包中國建筑第***工程局有限公司
7 建筑性質住宅、商業
8
本項目包含單體建筑1#-14#樓及配建一、配建二，1#-
14#樓為地下1層，地上7-10層住宅，配件一、配建二為配
套商業與配套基礎設施，本工程總建筑面積61379.03m2，
地上41379.03m2，地下20000m2
項目概況
。
表1-1 建筑設計概況表
序號項目內容
1
總建筑面
建筑面積
積61379.03 ㎡
地上建筑面積41379.03 ㎡
地下建筑面積20000 ㎡
2
配建：1-2層
住宅：7-10
建筑層數 地上
層
地下1層
環梁支撐拆除施工方案
1.2. 支撐系統概
- 2 -
況
本工程基坑采用鉆孔灌注樁加內支撐進行支護，下設臨時格構柱豎托樁支頂；止水
帷幕采用三軸水泥攪拌樁。基坑周長約750米，基坑面積約21000平米。本工程建筑±
0.000相當于大沽高程3.650，場地現地表大沽高程約在2.600左右，局部達到3.400，相
當于建筑標高-1.050（局部-0.250），基礎頂標高在-5.310，承臺厚0.8m，墊層厚0.1m，
承臺墊層底標高為-6.210，基坑深度約5.16m（局部地面高位置5.96m）。根據基坑支護
設計與地下室結構施工圖，本工程地下結構施工時需拆除基坑支護結構的水平支撐，支
撐拆除砼總方量約為1900m³；其中支撐結構的構件截面尺寸分別為：環梁HL 為2200
×700、支撐ZC1 為1000×700、支撐ZC2 為800×700、支撐ZC3 為800×600、支
撐ZC4 為700×600、支撐ZC5 為600×500,支撐環梁砼設計強度為C30。基坑支護
結構與地下室結構位置關系詳見下圖。
圖1- 1支撐結構平面示意圖
環梁支撐拆除施工方案
- 3 -
圖1- 2支撐結構立面示意圖
案
環梁冠梁拆除施工方
1.3. 工程周圍環
- 4 -
境
天津西青 環梁支撐拆除工程項目位于天津市西青區保澤西道與香怡道交口東南側。
四至范圍：南側為公交始末站，西側為香怡道，東側為碧嶺園，北側為保澤西道。用地
面積約24465.3m2，周邊施工環境及環保要求比較高，周圍別墅區常住居民較多，并且
施工現場緊鄰附近居民區。
1.4. 工程難點
1）本項目整體工期較緊，支護結構是制約主體施工的一大因素，因此支護拆除工程
需要提前規劃，拆除工程量較大，拆除區域揚塵污染防治管理要求較高，機械拆除時需
要對建筑結構、鋼筋成品進行保護，機械拆除后清理渣土工期長難度大。2）施工中需
機械拆除施工、氣焊切割施工、吊裝施工等，工種較多。各個工種
2）之間密切配合方可確保環梁和支撐的順利拆除，這對拆除施工的組織安排、安全
管理、協調等工作要求較高。
3）本工程工期緊、拆除量大、拆除作業與主體結構施工交叉進行,支撐梁拆除工作
是整個計劃工期的關鍵工序，如何組織協調好支撐梁的順利拆除，盡量縮短工期，對后
期整個項目建設尤為重要。因此必須分階段分區域實施拆除。
4）由于基坑較深，拆除后的建筑垃圾很難清理，大量的建筑垃圾需要在坑內水平運
輸和垂直運輸，如何在最短的時間內清運建筑垃圾將成為本次施工任務的一大難點。
5）場地緊張：基坑周邊可利用場地小，只能利用周邊臨時道路，施工機械多，需要
合理安排。
案
環梁冠梁拆除施工方
二、編制依
- 5 -
據
基坑圍護設計和基坑結構設計圖紙。 基坑周邊管
線圖。
施工規范及標準
《建筑工程施工質量驗收統一標準》（GB50300-2013）
《建設工程施工現場供用電安全規范》（GB50194-2014 ）
《建筑施工承插型盤扣式鋼管腳手架安全技術標準》（JGJ/T231-2021）
《建筑施工現場環境與衛生標準》（JGJ146-2013 ）
《建筑拆除工程安全技術規范》（JGJ147-2004 ）
《施工現場機械設備檢查技術規程》（JGJ160-2008 ）
《建筑機械使用安全技術規程》（JGJ33-2012 ）
《施工現場臨時用電安全技術規范》（JGJ46-2012 ）
《建筑施工安全檢查標準》（JGJ59-2014）
《建筑施工高處作業安全技術規范》（JGJ80-2011 ）
《施工企業安全生產評價標準》（GJT77-2010 ）
案
環梁冠梁拆除施工方
三、施工準備
3.1技術準
- 6 -
備
1）根據圖紙編制相應的施工作業程序。
2）針對現場的實際情況編制安全技術交底，并在拆除作業開始前對所有參與拆除的
作業人員進行安全技術交底。
3）本工程總工期緊，必須精心策劃，在施工期中必須合理安排，才能保證安全、準
時地完成本工程工期。
4）由工程部負責配合業主單位協調周邊關系，積極與城建、交通、市政、環衛、環
保、供水、供電、勞動等部門聯系，辦理好工程開工前所必需的一切手續。
5）施工保證措施
（1）前期準備
撤出所需要的設備及物資，施工開始后，非現場施工人員不得進入現場，以防安全
事故發生。施工前著手準備施工機械設備，做好進場準備。
（2）組織措施
組成精干、高效的管理人員小組，確保指令暢通、令行禁止；密切配合，統一領導
施工，統一指揮協調，對工程進度、質量、安全等方面全面負責，從組織形式上保證各
項目標的實現。
建立生產例會制度，每日召開一次生產協調會，圍繞工程的工程質量、施工進度、
生產安全等內容檢查上一次例會以來的計劃執行情況。
實行合理的工期計劃、目標獎罰制度，根據工作需要，主要工序采取每日兩班制度；
做好施工配合及前期施工準備工作，擬定施工準備計劃，專人逐次落實，確保后勤
保障工作的高質、高效。
案
環梁冠梁拆除施工方
（3）技術措施
施工前認真編制施工方案，使施工方案切實可行，施工時嚴格按照施工方案施工。
（4）管理措施
建立生產例會制度，每日召開1 次生產例會，圍繞工程的施工進度、工程質量、生
產安全等內容檢查上一次例會以來的計劃執行情況。及時解決協調生產中影響進度的有
關問題
- 7 -
。
施工配合及前期施工準備工作，擬定施工準備計劃，專人逐項落實，確保后勤保障
工作的高質、高效。
3.2進度計劃及保證措施
（1）施工進度、工期保證措施
1）總體保證措施
a 科學合理地制定總體施工進度計劃，保證合同工期。通過狠抓工程質量，積極配
合甲方來確保工期的實施，施工過程中利用我公司擁有的先進儀器、設備進行施工質量
安全監測，杜絕施工質量事故及隱患，確保工期。
b 在項目實施過程中，技術、質量部每周向項目經理、項目總工匯報工程進度情況，
下一步工程進度與計劃報項目總工、項目經理，經批準后實施。
2）具體組織措施
a 組織得力后勤保障系統
將組建得力的后勤保障機構，按計劃組織物資、材料、設備的調配工作，計劃好時
間和運輸路線。條件允許時在現場設置機械設備修理站，配足常用工具和熟練修理工種，
提高設備的完好率、利用率和施工機械化作業程度，保證施工順利進行。
b 建立進度管理組織機構
環梁冠梁拆除施工方
案
侯臺G地塊項目
- 8 -
項目部實行分工責任制，職能部門進行目標管理，建立嚴格的獎罰制度，圍繞總工
期制定階段工作計劃，并逐日檢查落實，實施獎懲，以保證各項目按期完成。根據每一
工序的工作性質和時間合理安排各工序先后順序，將總工期落實到每月、每日、每個工
班，以保證總工期。
建立每周工作例會、每日現場協調會制度，加強現場指揮調度工作，及時協調人力、
財力、材料和機械設備，使工程保持正常有序的施工。
3）合理資源配置
根據該工程項目及工程數量，為保證工期要求，配足各種施工機械。擬為該工程配
備的各種機械設備的型號、功率，均可滿足該標段的施工需要。我公司根據本工程需要，
可增加機械投入，保證工期按時完成。
為滿足該工程的工期需要，我公司配備的施工人員不僅具有多年施工經驗，且敬業
精神及質量意識強。根據施工組織配備施工力量，作業人員應有富裕，在特殊施工階段
可隨時調配，確保工程順利完成。
安排除配備良好的機械設備、足夠的施工力量外，還按天氣、季節情況做出了詳細
安排，考慮了施工順序和方法，就可以使關健控制工程有了一定的余地，以保證工程按
期完工。
加強對施工設備管理、使用、保養、修理的動態管理，積極應用現代化信息管理，
建立設備臺帳和技術檔案，建立檢測、大修、維修、技術開發、配件庫存、人員培訓等
信息庫，提高機械管理水平。
重要機械有整機或部分總成配件備用，以保證機械正常運行。
（2）抓住關鍵線路保證工期
各工序嚴格按照進度計劃安排施工，保證關鍵線路按計劃開工，并按時將工程及場
案
環梁冠梁拆除施工方
地移交給下一工序；制定應急預案，在關鍵線路工程因故延遲時，加大資源配置，提高
進度指標，完成工期目標
- 9 -
。
加強外部協調，改善外部環境，增強現場調度，減小施工干擾，協調好機械配合、
班組作業和工序的銜接。做好春季及特殊氣象條件情況下的施工的管理和安排，隨時保
持與氣象部門的聯系，合理調整季節施工進度，提前做好抵御極端天氣等災害性天氣的
各種措施。
環梁冠梁拆除施工方案
四、施工總體部
11
署
4.1勞動力配置
人員機械配置情況請見表4-1、表4-2，表中為初步計劃，施工過程中以現場實際情況
酌情增減。
表4- 1勞動力投入計劃表
序
號
工種人數備注進場
教育
時間
1 管理人員 2 2023.6.28
3 吊車司機
持證
上
2
崗
2023.6.28
起重吊
裝指
4
揮
持證
上
2
崗
2023.6.28
運輸車
司
5
機
持證
上
4
崗
2023.6.28
氣焊工
雜
6
工
持證
上
3
崗
2023.6.28
7 小工8 2023.6.28
8 電工1 2023.6.28
表4- 2主要機械設備計劃表
序號設備名稱
數量單位進
場
時
間
1 電錘2 臺2023.6.29
2 13米掛車4 輛2023.6.29
3 氣焊槍3 套2023.6.29
4 繩據8 臺2023.6.29
5 空壓機1 臺2023.6.29
6 10噸叉車2 臺2023.6.29
環梁冠梁拆除施工方案
五、施工方
12
案
5.1施工前期準備
（1）拆除條件
支撐拆除：根據現場施工部署，如圖5-1所示，地庫底板施工順序按照1-2-3順序施工，
支撐拆除亦可按照此順序拆除相應范圍內的支撐體系。地庫底板及換撐帶強度均須達到設
計要求，方可進行相應區域的支撐拆除。
支撐拆除的原則：先拆環撐，后拆角撐，最后拆除對撐的原則，且此三步應有至少一
天的時間間隔。為有效控制拆撐后的變形影響，基坑中部的對撐桿件及部會角撐應保留至
確實妨礙下一步施工時,方可進行最后的拆除,保留至最后的支撐桿件詳見圖5-2。
圖5- 1支撐拆除范圍示意圖一
環梁冠梁拆除施工方案
13
圖5- 2支撐拆除范圍示意圖二
拆除支撐時做好對主體結構板的保護措施，由于支撐梁與結構頂板高度相差較大，在
支撐梁拆除前必須在已澆筑的結構板上面鋪設15mm 木模板，保護范圍拆除作業區域6m
范圍，防止混凝土砸壞結構板。
基坑周邊的材料、管線及圍護必須整理好，使其具備拆除條件；
機械設備作業前應將周圍雜物清理、轉移。
拆除作業時，水平及周邊范圍禁止其他工種交叉作業。
（2）基坑監測
在拆撐期間加強基坑的位移監測，對拆撐施工期間每天定時進行監測，在拆除主撐時，
每天監測兩次，對每天的監測結果及時報建設單位、監理單位。
（3）應急準備
在基坑監測過程中，如遇位移較大的情況，在基坑周邊立即卸載，同時在兩側連續墻
環梁冠梁拆除施工方案
上加鋼支撐，以防止位移的進一步加大，同時將監測結果及時報告監理、建設、設計等有
關單位，共同協商解決方法
14
。
（4）坑邊堆載
在支撐拆除期間和拆除后土方回填前，基坑周邊限制堆載，防止過大靜載和較大沖擊
荷載的作用影響基坑的穩定。
5.2 主要施工工藝
5.2.1支撐拆除
具體施工工藝：搭設臨時支架→汽車吊就位（布置吊車）→對混凝土支撐進行分塊→
對環撐拆除部位彈線編號→按順序切割混凝土支撐→混凝土支撐吊離裝車→外運。
對混凝土支撐進行分塊，對換撐拆除部位彈線編號如下：
環梁部位彈線示意圖
環梁冠梁拆除施工方案
拆除編號細部示意
15
圖
根據天津市地方環保及降噪要求，混凝土支撐拆除采用繩鋸無損切割技術，切割成小
段，用汽車吊運至基坑外，再用卡車統一運輸場外。切割后產生的泥漿采用高壓水槍沖刷
至附近降水井進行抽排。
切割單元統計表如下：
環梁冠梁拆除施工方案
拆除支撐統計
16
表
序
號
類型型號編號使用繩鋸數量
單段最大重
量（t 劃段
）
位置
1
1-2
環梁 HL 2200*700
0 繩鋸1 繩鋸切割，每隔2m 劃分段塊，
中部環梁
區域A
40-20
實際切割大小約為
2200mm*700mm*2.0m，重量約為
7.4t
繩鋸8
。
2
40-6
環梁 HL 2200*700
0 繩鋸7 繩鋸切割，每隔2m 劃分段塊，
中部環梁
區域B
80-60
實際切割大小約為
2200mm*700mm*2.0m，重量約為
7.4t
繩鋸6
。
3
80-10
環梁 HL 2200*700
0 繩鋸5 繩鋸切割，每隔2m 劃分段塊，
中部環梁
區域C
120-100
實際切割大小約為
2200mm*700mm*2.0m，重量約為
7.4t
繩鋸4
。
4
120-14
環梁 HL 2200*700
0 繩鋸3 繩鋸切割，每隔2m 劃分段塊，
中部環梁
區域D
160-140
實際切割大小約為
2200mm*700mm*2.0m，重量約為
7.4t
繩鋸2
。
ZC4 長
5
度161-17
700*600
0 繩鋸1
8 13 5.04 區域 A
≤5.0m 171-173 繩鋸 8
ZC3 長
6
度173-17
800*600
6 繩鋸1
5 18 5.76 區域A
≤5.0m 176-188 繩鋸 8
ZC4 長
7
度189-21
700*600
0 繩鋸7
6 12 5.04 區域B
≤5.0m 210-212 繩鋸 6
環梁冠梁拆除施工方案
ZC3 長
17
8
度213-21
800*600
6 繩鋸7
4 11 5.76 區域B
≤5.0m 217-221 繩鋸 6
ZC4 長
9
度222-22
700*600
9 繩鋸5
3 15 5.04 區域C
≤5.0m 230-239 繩鋸 4
ZC3 長
10
度240-24
800*600
8 繩鋸5
5 12 5.76 區域C
≤5.0m 249-253 繩鋸 4
ZC4 長
11
度254-26
700*600
0 繩鋸3
2 4 5.04 區域D
≤5.0m 260-264 繩鋸 2
ZC3 長
12
度265-27
800*600
1 繩鋸3
5 13 5.76 區域D
≤5.0m 272-283 繩鋸 2
ZC4 長
13
度284-29
700*600
5 繩鋸2
4 13 5.04 區域E
≤5.0m 296-301 繩鋸 4
ZC1 長
14
度302-31
1000*700
0 繩鋸2
3 17 6.72 區域E
≤4.0m 311-321 繩鋸 4
ZC2 長
15
度322-32
800*700
6 繩鋸2
5 16 6.72 區域E
≤5.0m 327-337 繩鋸 4
ZC1 長
16
度338-34
1000*700
1 繩鋸2
4 8 6.72 區域F
≤4.0m 342-345 繩鋸 4
ZC2 長
17
度346-35
800*700
0 繩鋸2
3 7 6.72 區域F
≤5.0m 350-353 繩鋸 4
ZC3 長
18
度354-35
800*600
5 繩鋸5
2 5 5.76 區域G
≤5.0m 355-357 繩鋸 4
ZC2 長
19
度358-36
800*700
2 繩鋸2
6 12 6.72 區域H
≤5.0m 363-371 繩鋸 4
ZC2 長
20
度372-37
800*700
8 繩鋸2
8 16 6.72 區域I
≤5.0m 379-389 繩鋸 4
ZC2 長
21
度390-39
800*700
7 繩鋸2
9 17 6.72 區域J
≤5.0m 398-408 繩鋸 4
ZC2 長
22
度409-41
800*700
9 繩鋸2
7 15 6.72 區域K
≤5.0m 420-425 繩鋸 4
ZC2 長
23
度426-42
800*700
9 繩鋸2
5 11 6.72 區域F
≤5.0m 430-438 繩鋸 4
環梁冠梁拆除施工方案
拆除支撐時間計劃
18
表
序號類型時間主要工作備注
南區
1 第1 天ABCD 各區域各切一塊，監測半天
2
8 臺繩鋸分別按圖示方向進行切割，切
割2 跨，同時切割連接HL 的ZC
第2 天
4
3
8 臺繩鋸分別按圖示方向進行切割，切
割2 跨，同時切割連接HL 的ZC
第3 天
4
4
8 臺繩鋸分別按圖示方向進行切割，切
割2 跨，同時切割連接HL 的ZC
第4 天
4
5
8 臺繩鋸分別按圖示方向進行切割，切
割2 跨，同時切割連接HL 的ZC
第5 天
4
6
8 臺繩鋸分別按圖示方向進行切割，切
割2 跨，同時切割連接HL 的ZC
第6 天
4
7 第7 天完成HL 的切割及連接HL 的ZC4
8 第8 天
觀測基坑形變
切割剩余格構柱
吊車吊裝及外運
9
切除ABCD 區域剩余斜撐（除圖上標最
后拆除位置
第9 天
）
10
切除ABCD 區域剩余斜撐（除圖上標最
后拆除位置
第10 天
）
11
切除ABCD 區域剩余斜撐（除圖上標最
后拆除位置
第11 天
）
12 第12 天切除E 區域支撐
13 第13 天切除E 區域支撐
14 第14 天
觀測基坑形變
切割剩余格構柱
吊車吊裝及外運
15
切除C 區域支撐及區域B 處12 號樓留
下的斜
第15 天
撐
16
切除C 區域支撐及區域B 處12 號樓留
下的斜
第16 天
撐
17
混凝土切塊外運
垃圾清
第17 天
理
環梁冠梁拆除施工方案
拆除支撐時間計劃
19
表
序號類型時間主要工作備注
北區
1 繩鋸3、繩鋸4 切區域G
繩鋸2、繩鋸7 切區域
第1 天
F
2 繩鋸5 切區域K
繩鋸6 切區域
第2 天
J
3 繩鋸3、繩鋸4 切區域G
繩鋸2、繩鋸7 切區域
第3 天
F
4 繩鋸5 切區域K
繩鋸6 切區域
第4 天
J
5 繩鋸2 切區域H
繩鋸4 切區域
第5 天
I
6
觀測基坑形變
切割剩余格構柱
吊車吊裝及外
第6 天
運
7 第7 天切除FG 區域剩余斜撐
8 第8 天切除HI 區域剩余斜撐
9 第9 天切除KJ 區域剩余斜撐
10
觀測基坑形變
切割剩余格構柱
吊車吊裝及外
第10 天
運
11 混凝土切塊外運
垃圾清
第11 天
理
環梁冠梁拆除施工方案
現場布置八臺繩鋸，具體拆除順序如下圖所示
20
：
圖5- 3環梁支撐拆除順序示意圖1
圖5- 4環梁支撐拆除順序示意圖2
環梁冠梁拆除施工方案
21
圖5- 5環梁支撐拆除順序示意圖3
圖5- 6環梁支撐拆除順序示意圖4
環梁冠梁拆除施工方案
22
圖5- 7環梁支撐拆除順序示意圖5
圖5- 8環梁支撐拆除順序示意圖6
環梁冠梁拆除施工方案
23
圖5- 9環梁支撐拆除順序示意圖7
圖5- 10環梁支撐拆除順序示意圖8
環梁冠梁拆除施工方案
24
圖5- 11環梁支撐拆除順序示意圖9
圖5- 12環梁支撐拆除順序示意圖10
環梁冠梁拆除施工方案
25
圖5- 13環梁支撐拆除順序示意圖11
圖5- 14環梁支撐拆除順序示意圖12
環梁冠梁拆除施工方案
26
圖5- 15環梁支撐拆除順序示意圖13
圖5- 16環梁支撐拆除順序示意圖14
環梁冠梁拆除施工方案
27
圖5- 17環梁支撐拆除順序示意圖15
圖5- 18環梁支撐拆除順序示意圖16
環梁冠梁拆除施工方案
28
圖5- 19環梁支撐拆除順序示意圖17
圖5- 20環梁支撐拆除順序示意圖18
環梁冠梁拆除施工方案
29
圖5- 21環梁支撐拆除順序示意圖19
圖5- 22環梁支撐拆除順序示意圖20
環梁冠梁拆除施工方案
30
圖5- 23環梁支撐拆除順序示意圖21
圖5- 24環梁支撐拆除順序示意圖22
環梁冠梁拆除施工方案
31
圖5- 25環梁支撐拆除順序示意圖23
圖5- 26環梁支撐拆除順序示意圖24
環梁冠梁拆除施工方案
32
圖5- 27環梁支撐拆除順序示意圖25
5.2.2搭設臨時支撐
1、根據本工程支撐梁的特點，搭設如下鋼支撐為拆撐梁施工的安全防護設施。
鋼支撐圖片
支撐馬梁馬凳搭設示意圖
環梁冠梁拆除施工方案
馬凳布置在繩鋸的兩側形成良好的支撐，同時繩鋸不能切到馬凳。
馬凳底板轉移就位措施：
本工程支撐拆除，采用現場制作工字鋼馬凳作為支撐承重支架搭設。本工程支撐拆除
涉及面積廣闊，支撐拆除采用繩鋸分段切割，因此工字鋼馬凳需頻繁移動就位，每段切割
鋼馬鐙間距1.5m，工字鋼馬凳腳與主體筏板面接觸，在轉移過程中容易對筏板造成磨損、
擦傷。為了對筏板及主體其他結構不造成影響。本工程馬凳由塔吊或者汽車吊運輸、轉移
至支撐旁邊，后采用手動液壓平板車將需要移動的馬凳頂起，移動到指定位置，緩慢放下
33
。
（如圖所示） 支撐
工字鋼馬凳
梁已拆除支撐梁支撐梁
環梁冠梁拆除施工方案
根據所在位置分別用吊車（塔吊）和叉車搬運至需切割支撐梁旁邊，用人工（4人）
將其就位并固定。經計算本項目拆除過程中需準備40個鋼馬凳支撐(備用8個)
34
。
馬凳布置方式
每組繩鋸處馬凳排布圖
環梁冠梁拆除施工方案
2、局部采用鋼管腳手架支
35
撐
為保證操作工人的安全,局部區域在支撐梁下搭設防護架。防護架也可以起到保護插筋
和結構板的作用，防護架上的混凝土碎塊及時轉運，腳手架上堆載高度不超過200mm。
（1）架體搭設要求
1）腳手平臺采用φ48×2.8 鋼管搭設在離地200mm 處應設置掃地桿。
2）腳手架拆除按自上而下先裝后拆，后裝先拆逐步拆除，一步一清，不準上下同時作
業。
3）拆除時要統一指揮，上下呼應，動作協調，當解除與另一人有關的扣件時候，應先
通知對方，防止墜落。
4）拆下的桿件與配件，應按類分堆，可采用人工搬運或吊車吊送，嚴禁高空拋擲，按
照品種、分規格堆放整齊，妥善保管。
5）其它有關構造方面的規范，參照《建筑施工承插型盤扣式鋼管腳手架安全技術標準》
JGJ/T231-2021 。
6）馬凳的驗收方式：
A.馬凳按現場需要量（40個）全部一次進場，
B.進場后檢查馬凳尺寸，高度3160mm，
C.馬凳材料為槽鋼，頂托為20號，支腿為16號。
D.焊縫尺寸及其偏差的規定
焊縫外形尺寸（焊縫寬度、寬度差、焊縫高度、高度差）應用焊接檢驗卡尺進行檢
查。平焊縫余高應≤3mm，余高差≤2mm。
對接焊縫的寬度，其下限以填滿焊縫坡口而不產生邊緣未熔合為原則，其上限為坡
口寬度加4mm。寬度差≤3mm。
焊縫的不直度不得大于３mm，且不應有明顯突變，在1m長度上只允許一個Ｓ型彎曲，
且彎曲度不得大于3mm。
焊縫錯邊量應＜10%Ｓ（Ｓ為板厚）
環梁冠梁拆除施工方案
角焊縫兩焊腳高度差≤2mm，焊縫中心凹凸度≤1.5mm。
角焊縫的焊腳高度差應≥施焊件中較者的厚度，當Ｓ＞８mm時，角焊縫焊腳高度應
不小于８mm
36
。
焊縫外觀質量合格，流入下一道工序；不合格，由檢驗員填寫《報驗單》讓操作人
員在相應的位置上返修。
E.搭設完畢后由施工單位申報監理進行現場驗收。
（2）破除腳手平臺搭設
1）操作平臺搭設順序:鋪設木跳板→擺放掃地桿→立桿→搭設橫桿→搭設防護欄桿-鋪
設腳手板-張掛密目安全網。
2）在破除基坑內支撐前，支撐梁及兩側1m 區域內需搭設臨時鋼管滿堂架，鋼管立桿縱
距為1000mm, 步距0.6m, 橫桿上滿鋪木跳板，以便工人操作，確保施工安全。
3）腳手平臺拆除順序為:安全網→腳手板→防護欄桿→橫桿→立桿→掃地桿→收集木跳板。
圖5- 29操作架平面示意圖
環梁冠梁拆除施工方案
圖5- 30 1-1剖面示意
37
圖
5.2.3鋼格構柱拆除
由測量人員放線，確定鋼格構柱拆除位置。
基坑支護系統支撐梁拆除完畢后，使用塔吊套鋼絲繩將鋼結構支撐柱上方固定牢固，
然后用氣焊將鋼格構柱切割。格構柱內渣土清理完成后方可吊裝。
塔吊將鋼格構柱格構柱吊至指定位置，用氣焊分解，裝車外運。
梁內鋼筋切割后清理完渣土，去掉浮置物，長直條鋼筋綁扎牢固、箍筋及短鋼筋用吊
籠后方可吊裝。
5.2.4環梁支撐吊運
根據現場的實際情況，利用現場塔吊對切下來的混凝土支撐進行吊運，吊車須在確保
自身作業半徑達到極限值的情況下進行固定，以方便施工作業，在此之前，需對吊車的發
動機、鋼絲吊繩的安全性能進行檢測，避免事故的發生。
環梁冠梁拆除施工方案
南側及公交站處配備吊車，吊車型號為：100噸液壓式汽車吊及80噸液壓式汽車吊
38
。
環梁冠梁拆除施工方案
現場塔吊布置如圖5-31所示，現場塔吊參
39
數
圖5- 31現場塔吊布置圖
5.2.5渣土輸運
破碎混凝土運輸分為兩步分：第一步在現場樓板內水平堆垛；第二步從現場基坑內向
坑外垂直運輸。配合足夠數量人工跟蹤作業運輸，原則為：破碎一部分，運輸一部分。破
碎混凝土的清理按所劃分施工區域，集中力量運輸并清理干凈，為地下層結構盡快投入施
工創造條件，現場不得存放廢渣。
（1）基坑內破碎混凝土集中堆垛
在南北側各設置一個堆放點并鋪設鋼板，樓板支撐架體不拆，已輔助受力。破碎混凝
土集中采用人工與機械相結合的辦法，利用LG850N 裝載機輔以人工手進行，將坑底破碎
混凝土收集到出渣點附近。
環梁冠梁拆除施工方案
（2）垂直運輸
針對破碎的實際情況，機械運輸破碎混凝土，在基坑邊停靠加長臂挖機直接裝車外運，
運輸車輛為封閉式運輸車
40
；
（3）清理
受場地限制，所破碎混凝土在頂板上指定地點集中堆放且不大量存放，混凝土渣運出
后，及時的將樓層板面人工清理打掃干凈。拆除過程中掉落的水泥漿及時組織工人清理規
整。
（4）叉車路線圖
圖5- 32叉車行走路線示意圖
5.3.6支撐拆除期間的監測
支撐拆除期間，除第三方對基坑變形監測外，項目部安排測量人員同時也對基坑支護
環梁冠梁拆除施工方案
系統進行監測，每天不少于一次，觀察內容為基坑支撐的水平位移和豎向沉降，下班前將
測量數據報告給技術部，如若發現異常，應立即停止施工，并召集業主、設計、監理及相
關專家進行研討，確定下步施工方案后方可施工
41
。
5.3.7成品保護措施
1、框架柱主筋一般規格直徑較大，上部端頭有滾壓直螺紋絲牙供主筋接長。若被混凝
土塊砸彎，調直較困難且易折斷，直接影響工程質量。若上部端頭滾壓直螺紋絲牙被混凝
土塊砸損,將給鋼筋接長帶來困難,亦影響工程質量。為此,在內支撐拆除前，鋼筋直螺紋絲
頭用套筒做好保護，柱插筋采用φ48腳手鋼管套在柱四角主筋外側，用柱主筋外側鋼管作
為立桿，搭成一個簡易構架，構架上鋪放木跳板，以抵抗混凝土碎塊沖砸，讓混凝土碎塊
下落至木板上，二次用人工清理渣土，腳手鋼管外側用木模板封閉，防止混凝土碎塊調入
插筋中。保護范圍：拆除作業時，拆除設備6 米范圍。具體見下圖:
2、本工程基坑集水井暴露在頂板上，為避免支護拆除時垃圾落入降水井，將降水井堵
塞，支護結構拆除前，用木模板將降水井封閉。
3、支撐拆除時，所有電梯井、集水坑全部鋪設鋼管、木方、模板，使坑封閉。
4、支撐拆除時，拆至格構柱根部時要注意做好對格構柱的保護工作，必要時根部砼采
用人工拆除。
5、叉車行進路線中遇到后澆帶位置，所有叉車行進路線遇到的后澆帶全部鋪設鋼板進
行封閉，以保證叉車安全通過。
環梁冠梁拆除施工方案
6、在拆除2#樓周圍環撐時，需對2號樓外架四周提前鋪設彩條布以進行污染防護。
5.3.8 防墜落措
42
施
拆撐過程中HL面至底板面高度為3.2m，工人在梁上施工作業時屬高處作業。在此作
業過程中因墜落而造成的傷亡事故，稱之為高處墜落事故；高處作業是工程施工中存在危
險源較多，風險較大的工序，在建筑施工中發生的安全事故大約50%是由高處墜落所致或與
高空作業有關，所以作好高處作業的安全防護工作及安全管理工作極為重要。針對拆撐施
工特點特制定以下防墜落措施。
1) 支撐梁上作業防墜落措施
①現場的安全管理人員必須做到預知高處作業的危險，防范于未然，對進場作
業工人進行安全教育及防墜落措施交底，提高作業人員防范意識，堅持“以人
為本”的原則，在確保作業人員安全的前提下方可作業。
②落實“二寶”防護措施：安全帽、安全帶是工程拆撐施工作業的安全“二
寶”，必須正確使用。進入施工現場的人員必須戴安全帽。一是安全帽必須符
合國家標準；二是要正確佩戴，尤其是要系好帽帶，防止脫落，使其在高處墜
落時起到保護作用。作業人員必須系好合格的安全帶，梁面以上采用鋼索繩兩
端固定在鋼管架上，底板及負二層頂板面上工人使用盤扣式操作平臺作業施工
等，安全帶扣在鋼索繩上并確保高掛低用。
③安全拉繩兩端固定在鋼管架上，且必須牢固可靠，支撐梁上作業時安全帶必
須正確佩戴，且安全扣必須確保緊扣在安全繩上，安全管理人員實時監督施工，
如發現有違規作業情況及時制止并更正，確保施工時安全可控。
④操作平臺的構造和簡圖
環梁冠梁拆除施工方案
43
操作平臺搭設高度為和3.2m，具體如下：
序號內容尺寸材料
1 搭設高度(不含護欄高度1.2m） 3.2m 鍍鋅鋼管
2 平臺面積2m×3m 鍍鋅鋼管
3 爬梯踏桿間距400mm 鍍鋅鋼管
4 護欄高度1.2m 腳手架鋼管
5 腳手板5cm厚架子板
2) 切割支撐梁段防墜落措施
⑴對進場作業工人進行安全教育及防墜落措施交底，提高作業人員防范意識。
⑵支撐梁切割作業時，梁上作業人員施工前必須正確佩戴安全帽、安全帶且安
全扣必須扣在安全繩上，開始切割時操作人員站在靠近鋼支撐柱側不得停留在
切割處，切割前先將梁劃分成段，使用槽鋼和角鐵加工成高凳，高凳加工的高
度要根據作業距離支撐下表面距離確定，為了便于移動，連接方式為焊接與螺
絲連接相結合，高凳加工高度按照梁底凈高。現場高凳與支撐之間空隙使用木
板填塞，確保切割梁均先有馬凳支撐，后切割。
⑶底板及負二層頂板面上工人使用盤扣式操作平臺作業施工，施工注意事項：
①作業平臺移動時必須距離臨邊一定距離，吊運作業平臺架上方不得有人員，
并派專人看護；
②定期檢查作業平臺，發現問題和隱患，在施工作業前及時維修加固，以
環梁冠梁拆除施工方案
達到堅固穩定，確保施工安全
44
；
③作業平臺嚴禁鋼竹、鋼木混搭，禁止扣件、繩索、鐵絲、竹篾、塑料篾混
用作業平臺的搭設人員必須接受培訓，并正確使用安全帽、安全帶等；
④嚴禁腳手板存在探頭板，鋪設腳手板及作業時，應盡量使施工荷載內、外
傳遞平衡；
5 嚴格控制施工荷載，腳手板不得集中堆料施荷，且每邊均勻堆放；
⑥作業層設置可靠的防護柵欄、擋腳板，防止墜落物體傷人。
3) 切割鋼支撐柱蘑菇頭處防墜落措施
①進場作業工人進行安全教育及防墜落措施交底；
②切割鋼支撐柱蘑菇頭處施工時工人站在盤扣式操作平臺上作業高度同梁面平
齊，并確保施工人員安全帽、安全帶均配戴齊全，安全扣掛在移動平臺上部欄
桿上。
③盤扣式操作平臺高度為4.5m（不含護欄高度1.2m）。
④下面不能有人,在施工區域要拉好警戒繩，設置好警示牌，以防其它人員進入
施工區域
環梁冠梁拆除施工方案
六、質量保證措
45
施
6.1工程質量保證體系
為加強現場的質量管理，成立以項目經理為首質量保證體系，負責所有拆除項目的質
量管理工作，項目經理部將針對合同的要求做好質量策劃，編制好質量計劃。進行必要的
資源配置，確保公司質量方針和質量目標在本工程中全面實施。
6.2質量要素控制
1、人員培訓
拆除工程屬高危險作業，對作業人員素質要求很高，因此凡進場施工的人員都要進行
技術資格審查，審查其是否具有完成本工程項目并確保工程質量、施工安全的技術水平和
操作能力。審查合格后再經過短期的培訓，通過培訓達到要求的人員方可進入現場作業。
2、機械設備的控制
機械設備管理員要嚴格遵守公司對機械設備調度、使用、維修等規定，對機械設備狀
態進行標識，保證進入施工現場的機械設備性能、規格等符合規定，以確保施工進度要求。
施工現場的設備要經常組織檢查，對檢查不合格的設備應令其停止使用，嚴禁帶病作
業。經搶修達到要求后方可投入使用。
凡進場的鎬頭機、起重機械應具有良好的操作性能，在機械操作時，每臺機械最少具
備一名地面指揮員，嚴禁違章指揮和無證操作。
3、施工過程控制
工程施工過程中，由項目部制定施工進度計劃，報公司工程技術部審閱并報生產經理
審批。項目部按審批后的施工計劃安排施工。
質量安全管理人員負責監督檢查拆除作業是否嚴格執行質量計劃和施工組織設計中的
質量要求，并負責施工全過程中的各個主要工序的監督檢查。
嚴格執行質量計劃及施工組織設計中確定的質量目標，執行過程自檢和工序驗收，不
環梁冠梁拆除施工方案
合格工序不準轉入下一工序，建立施工日志制度
46
。
4、主要措施
確立健全施工現場質量管理機構，貫徹公司最新質量保證體系。認真做好施工前的工
程技術交底，使現場施工人員了解施工組織方案、熟悉工藝要求，掌握拆除工程項目各工
序的質量標準，從而調動起施工人員的積極性、創造性，增強工作責任感，以人的工作質
量確保工序質量，從而達到拆除項目所規定的質量標準。
堅持“預防為主、質量第一”的工程質量控制基本原則，加強過程控制，嚴把質量關。
把質量管理貫穿于施工管理的全過程，圍繞工程的質量目標，進行逐個項目、工序分
解,并相應逐級交底。公司各部門落實好各級人員的崗位責任制，增強質量意識，協調關系，
互通信息，以良好的工作質量確保該項工程質量活動的實施。
加強對施工技術資料工作的管理，落實項目經理部技術資料管理人員的崗位責任制，
做到隨著施工進度及時收集整理施工技術資料，確保資料的完整、準確、規范。
對工程質量有重要影響的施工機械設備，使用前應審核其技術性能報告及當前工作狀
況，凡不符合質量要求的不得在本工程施工中使用。
在施工班組完成工序自檢的基礎上，做好工序質量交接檢查，堅持上道工序不合格不
得轉入下道工序施工的原則，確保工序質量。
本工程推行全面質量管理，對工程技術人員和操作人員包括員工進行全員質量意識教
育，提高全員質量意識，加強過程控制，健全檢測制度，形成檢測網絡，使全體施工人員
養成嚴格執行各項質量檢測制度的自覺性。對每道工序、每個部位進行自檢，并經監理工
程師檢測認可后，方準進行下道工序的施工，確保工程質量。
6.3施工前準備
1、嚴格貫徹執行我公司已建立的質量管理體系，把公司的質量方針和質量目標具體落
實到工程施工中去，以工作質量帶動工程質量。
侯臺G地塊項目 環梁冠梁拆除施工方案
47
2、工程開工前做好各項施工準備工作。組織圖紙自審，參加圖紙會審和設計交底，并
組織作業人員進行施工技術交底，使全體施工管理人員和作業人員，人人心中有數，先做
什么，后做什么，注意什么，重點什么，讓施工人員明確理念，穩步施工。
3、設計圖紙是拆除工程施工的唯一依據。當設計變更、修改和其它工程變動，均應通
過《設計修改通知單》、《工程聯系單》、《技術核定單》和《現場簽證單》等書面技術
文件，并經有關部門簽證，方可遵照施工。其它工程信息傳遞均非施工憑證，防止信息誤
導而造成工程質量事故和延誤施工工期。
4、作業人員要熟悉原結構設計圖紙、尤其是拆除范圍內鋼筋混凝土構件的配筋情況，
掌握鋼筋先后拆除次序。當采用手工拆除時，應盡量把握敲擊力度，尤其在保留鋼筋時，
避免因此而擾動原結構受力鋼筋，影響到原結構工程質量。
5、拆除的部位和規格尺寸，必須滿足設計圖紙和業主的要求。拆除予留的構件截面處，
要周沿平整，無明顯裂縫，陰陽角符合要求。
6.4成品保護質量措施
（1）既有結構的保護措施
支撐拆除時，結構混凝土強度必須達到設計要求，對于重型機械行走的部位，在其結
構板和后澆帶上鋪設鋼板，防止表層重度損壞。鎬頭機不得直接在大底板上破碎支撐梁；
鎬頭機行駛時嚴禁撞碰連續墻和鋼筋籠；
（2）墻板鋼筋保護措施
基坑內結構墻板分布面廣，鋼筋較多，在拆除支撐時應充分利用門洞及無墻板部位，
作為施工機械和施工人員行走的主要通道。
局部拆撐部位應受現場結構特定條件限定的情況下，通過總承包單位向設計提出如實
情況，由設計確定墻板鋼筋修補設計意見，確保拆撐施工安全、順利。
墻體插筋籠必須采取保護措施，機械切割前應搭設好鋼管支撐架，防止混凝土塊體壓
環梁冠梁拆除施工方案
彎鋼筋，同時應保證部分泥漿或碎塊進入墻體鋼筋籠，清理時對原施工凸縫的破壞
48
。
所有插筋及預埋螺栓采用套筒套住，進行保護。鎬頭機嚴禁觸碰插筋。
（3）格構柱保護措施
格構柱是整體基坑支撐的主要柱子，因此在拆撐施工中，重型機械的行走必須繞過格
構柱，起吊物件時嚴禁撞擊格構柱，格構柱周邊的混凝土支撐必須在同一時段拆除，嚴禁
混凝土支撐懸挑。
環梁冠梁拆除施工方案
七、安全保證措
49
施
安全問題始終是整個工程的靈魂，在本工程中我們堅持貫徹執行“安全第一、預防為
主”的方針，牢固樹立“安全責任重于泰山”的思想，突出“以人為本”的宣傳理念，并
結合本工程建構筑物拆除施工的特點，加強對從業人員的安全意識教育，進一步落實安全
生產的各項規章制度，防止傷亡事故的發生，確保施工人員和周邊居民的生命財產安全。
7.1安全生產責任制
項目經理為安全施工管理負責人，落實到各班組長，施工現場配備一施工安全員，負
責與施工安全相關工作。施工班組每天上班前，由班組長組織班前安全檢查。安全部門負
責人不定期對各工地進行安全抽查。
7.2安全紀律
1）熱愛本職工作，努力學習，操作技能，積極參加安全生產的各種活動，提出改進安
全工作的意見，搞好施工安全。
2）遵守勞動紀律，服從領導和安全檢查人員的指揮，工作時集中思想， 堅守崗位，
嚴禁酒后上班。
3）不得到禁止煙火的地方吸煙、動火，杜絕一切明火。
4）嚴格執行操作規程，不得違章指揮和違章作業，對違章作業的指令有權拒絕，并有
責任制止他人違章作業。機械作業，要有專人統一指揮。鎬頭機工作時明確駕駛員，做到
持證上崗。回轉半徑內嚴禁任何人員進入，并由機械指揮員用對講機進行作業指揮。
5）按照作業要求正確穿戴個人防護用品，進入現場必須戴好安全帽，在沒有防護的高
空施工必須系好安全帶，高處作業不得穿帶釘易滑的鞋，不得往下投擲物料，嚴禁赤腳或
穿拖鞋進入施工現場。
6）正確使用防護裝置和防護設施，對各種防護裝置、防護設施和警告、安全標志等不
得隨意拆除和隨意挪動。
環梁冠梁拆除施工方案
7）各施工作業場所內，凡有墜落可能的任何物料，都應先行撤除或加以固定。
8）高處作業時，所有物料應該堆放平穩，不可放置在臨邊或洞口附近，并不可妨礙通
行。各類手持機具使用前應檢查，確保安全牢靠。洞口臨邊作業應防止物件墜落
50
。
9）拆除施工前，清除拆除區域內所有的易燃物品，氣割施工時氣割所用的氧氣瓶、乙
炔瓶，分車運輸、分開放置，并配備足夠的水桶和滅火器。
10）派專職安全員進行現場巡視，檢查氣割等有明火處的周圍情況，及時消除可能存
在的隱患；動用明火要明確動火人、監護人，并在施工現場配備滅火設備（二氧化碳滅火
機若干只）。在施工結束后二小時，由施工員進行復檢，確保無火災隱患，防止失火事故
的發生。
7.3具備的安全管理措施
1）駕駛、指揮人員必須持證上崗，必須按規程要求進行操作，并作好作業記錄。各類
安全（包括制動）裝置的防護罩、蓋等要齊全可靠。
2）作業時，機械停放穩固，臂桿幅度指示器靈敏可靠。必須嚴格定期保養制度，做好
操作前、操作中和操作后設備的清潔潤滑、緊固、調整和防腐工作。嚴禁機械設備超負荷
使用、帶病運轉和在作業運轉中進行維修。
3）機械設備夜間作業必須有充足的照明，夜間施工現場要有良好的照明設備。每臺拆
除作業機械專人負責安全監護，同時機械作業時回旋范圍和危險區內嚴禁有人；施工班組
對各自的施工設備加強維護，保證安全使用。
7.4防火安全
1）工地建立、健全防火檢查制度，發現火災隱患，必須立即消除；一時難以消除的隱
患，要定人員定項目、定措施限期整改。
2）重點部位有專人管理，落實責任，按要求設置警告標志，配置相應的消防器材。
3）建立動用明火審批制，按規定劃分級別，明確審批手續，并有監護措施。
環梁冠梁拆除施工方案
4）焊、割作業應嚴格執行“十不燒”的規定。
5）乙炔發生器和氧氣瓶的存放之間距離不得少于10米；使用時兩者的距離不得少于
51
5
米。
6）氧氣瓶、乙炔發生器等焊接設備上的安全附件應完整有效，否則不準使用。
7）施工夜間應有照明設備；保持消防車通道暢通無阻，并要安排力量加強值班巡邏。
8）施工現場用電，應嚴格執行《施工現場電氣安全管理規定》，加強電源管理，防止
發生電氣火災。
7.5降塵降噪方案、防塵方案
拆除施工過程中對環境最大的污染是揚塵，施工過程一定加大這方面的防護力度，真
正體現出“安全生產、文明施工”的施工宗旨。具體采取措施如下：
1）開工前，組織管理人員集中學習“揚塵污染防治管理辦法”，并在施工中一定要貫
徹執行。
2）人員安排：派責任心強的管理人員專職負責揚塵管理工作，組織一支認真負責的保
潔隊伍，由公司管理人員直接督促、監督、管理；在渣土裝卸過程中，將保潔工作落實到
個人，明確其職責。
3）及時了解天氣預報，在氣象預報風速達到5 級以上時，暫停拆除作業。拆除作業
邊拆除邊灑水。
4）在施工工地內，設置車輛清洗設施以及配套的排水、泥漿沉淀設施；渣土清運時，
在渣土等運輸車輛離開工地前必須將車輪上的泥土清洗干凈，派專人負責驗收，避免給道
路造成了二次揚塵。
5）建筑垃圾24小時內不能清運完畢的，及時采取遮蓋和灑水等防塵措施。
6）夜間不進行拆除施工，可進行出渣。
環梁冠梁拆除施工方案
7）必要區域采用擋音板消除噪聲。
8）施工區域減少車輛鳴笛，夜間不準鳴笛。
9）聲響超過75分貝及時整改。以上各點在貫徹中尚須制訂實施細則以利檢查落實，確
保拆除工程順利進行圓滿竣工
52
。
7.6安全施工措施
施工人員必須經過安全教育培訓，并接受的安全教育、交底，遵守制定的安全、法制
等各項規定，每天開工前，由技術人員或管理人員對班組進行技術交底和安全交底。
施工人員進入現場必須戴好安全帽，扣好帽帶。2米以上高空作業必須戴好安全帶。正
確使用勞動保護用品。
作業區設置安全警戒線，并排專人監督管理。
特殊工種，如電工、電焊工、腳手工等必須持有效證件，方可作業。
施工機具和電具必須驗收合格，安全裝置齊全，試運行符合安全要求。現場配備滅火
器20只。嚴格遵照吊車指揮的要求，吊運鋼筋、混凝土碎渣。不得隨意拆除和動用安全設
施。
在拆除作業施工前，對作業區進行劃分，張掛小安全旗及“禁止通行” 安全標志，
并派專人負責。
施工機械必須符合“一機、一閘、一漏、一箱”的強制性規定，電線嚴禁私拉亂接，
必須按規定架空。發生觸電時，立即切斷電源，然后對觸電者進行搶救。
在拆除作業前，應認真檢查建筑物內各類管線情況，確認完全切斷后方可施工。
人工拆除搭設的腳手架要做到牢固可靠。腳手架搭設完成后由質安部門組織有關人員
進行檢查，檢查驗收合格后方可投入使用。
拆除時嚴禁立體交叉作業，水平作業時，各崗位間應有足夠的安全距離。
環梁冠梁拆除施工方案
作業人員禁止赤腳、穿拖鞋、不戴安全帽、不穿勞動防護鞋上崗作業。
禁止已喝過酒的人員、有心臟病人員、有精神病人員、有恐高癥等不健康人員上崗
53
作
業。
作業時應注意隨時清理落到支撐梁面上的垃圾，保持梁面上規整清潔， 不要亂放材料
工具，以免影響自己作業的安全和發生掉物傷人。
在進行撬、拉、推、拔等操作時，要注意采取正確的姿勢，站穩腳跟， 或一手把持在
穩固的結構或支持物上，以免用力過猛時身體失去平衡或把東西甩出。
空壓機必須放在結構樓面上，嚴禁放在腳手架或支撐梁上。
在腳手架上進行電氣焊作業時，要鋪鐵皮接著火星或移去易燃物，以免火星點著易燃
物，并同時準備防火措施，一旦著火時，及時予以撲滅。
雨天之后上架作業時，應把架面的積水清除掉，避免發生滑跌。
防止高空墜落或落物傷人。
注意防火安全，配備足夠的滅火器材，落實防火責任人。
為防止在施工中發生安全事故，我司專門安排一臺專用車輛，便于人員、材料的運輸，
在第一時間把材料、人員運送到工地或最近的急救中心，保證人員及時治療，把損失降到
最低點。
環梁冠梁拆除施工方案
八、應急預防措
54
施
為了確保本拆除施工安全，防止突發性事件發生，根據本工程的特點和范圍，對施工
中發生的突發事件，如機械翻機現象等。落實應急措施,建立應急救援組織、安排應急救援
人員、配備應急救援器材、設備。
8.1 應急救援組織
首先成立以項目經理為首的應急小組。組長：馬天馳（18309876668）
副組長：高天義（136021351175）、胡俊濤（ 13797023788）、尚志國
（ 15040774365 ）、程宗仁（ 18526820792 ）、李忠震（ 18646443999 ）、李曉玉
（18666274222）、李德龍（18600955176）
組員：任佳琪、王森、王旭輝、王曉旭、孫思琪、劉剛、徐臻宇、劉磊、張選來、田
萬平、劉昱陽、分包主要管理人員等。
由項目經理任組長，各管理人員任組員，成立應急救援組織。
項目工程在加班施工期間，組織成員的通訊工具必須保證24 小時暢通，確保在突發
事件發生時的聯絡及施救人員的調配。
項目負責人首先要對可能出現的突發事件的預兆要有洞察能力并要有針對性預防措施。
項目經理與公司及行業行政主管部門匯報，并及時組織人員進行搶救，防止事態的擴大。
8.2 安全事故應急預案
為了確拆除施工作業人員的生命財產安全，為提高快速反應和協調能力，加強突發事
故應急搶救措施，根據相關要求，結合本項目實際，特制定本預案。
項目部成立應急救援小組，突發事件一旦發生，應急救援工作小組將迅速運轉。
1、應急救援組織職責
應急救援工作小組為本項目安全事故應急救援工作的統一指揮機構，負責與業主，監
環梁冠梁拆除施工方案
理及監控單位的聯系、協調，落實有關部門的安全指令，檢查、督導本單位日常的應急準
備工作。發生事故隱患后負責應急響應工作，調集搶
55
險
力量，并指揮進行搶險救災、物資轉移，及時與監理、業主及外部救援力量如110、
120及交管部門取得聯系，尋求社會幫助；負責善后處理工作，形成書面材料報監理、業主
及公司有關部門。
救援組：主要負責人員和物資的搶救、疏散，排除險情及排除救援障礙。事故處理組：
按事故預案使用各種安全可靠的手段，迅速控制事故的發展。
并針對現場具體情況，向救援組提供相應的救援方法和必要的施救工具及條件。聯絡
組：負責事故報警和上報，以及現場救援聯絡、后勤供應，接應外部
專業救援單位施救。指揮、清點、聯絡各類人員。
警戒組：主要負責安全警戒任務，維護事故現場秩序，勸退遺散現場圍觀人員，禁止
無關人員進入現場保護區。
2、應急處理和響應工作程序
在接到現場險情通知后，救援工作小組人員在10分鐘內必須迅速進入各自工作崗位，
同時立即組織有關人員核實情況，下達人員撤離命令，并及時向監理、業主及公司有關業
務部門通報險情情況并通報本單位進行救援、搶險和處理情況。報告程序：安全值班人員
立即向項目經理匯報，項目經理向建設、監理單位及公司領導匯報，并協調各項事宜，啟
動緊急搶救預案。各級領導接到匯報應立即趕到現場組織進行處理，并調查事故原因。
應急業務組成員應在10 分鐘內到齊，按本部門應急預案協調做好救援、搶險和應急
處理工作各業務組按照分工迅速展開工作，并視情況及時與外部相關方聯系尋求支援，聯
絡組要在第一時間內向建設、交通主管部門通報險情，視情況請求進行交通管制。
根據發生事故的性質，各業務組及時制定臨時應急處理措施，進行有效控制，防止事
環梁冠梁拆除施工方案
故的蔓延、擴大
56
。
隨時向相關部門、監理、業主匯報現場應急處理情況，提出合理建議，并迅速落實上
級部門的有關指示。
3、應急救援措施
應急救援原則以確保工作人員生命為第一原則，其次是控制設備和材料的損失。應急
救援關鍵是速度，救援時間就是生命。此外要培養施工人員正確的處險意識，凡發現險情
要立刻使用事故報警系統進行通報，應急救援響應者必
須是應急救援成員，其他人員應該撤離至安全區域，并服從應急救援成員的指揮。發
生安全事故隱患時，要充分利用現場的施救資源，采取必要的安全措施，首先迅速撤離施
工人員，確保人員零傷亡。
現場處置加強對現場的安全警戒任務，聯系交通管理部門對橋下交通進行管制，維護
現場秩序，禁止閑雜人員進入現場保護區。對可以安全撤離的機械設備、材料等進行有序
指揮，可靠撤離，盡量減少損失。邀請監理、業主、監控單位及技術專家研究商討處置方
案，制定詳細、周密的處置措施，對救援力量進行詳細分工，嚴密組織實施落實，徹底消
除現場不安全因素。
事故報警一旦發生傷亡事故，要根據人員傷亡情況及時請求社會救援，做好事故現場
的保護工作。
風險應對技術措施存在危險源：在本工程的施工中存在危險源分為：人員墜落、高空
落物、機械傷害、橋梁垮塌四種。人員墜落、高空落物事故發生后立即組織人員進行搶救，
不能隨意搬動，視情況采用門板、簡易擔架搬運，同時立即撥打120 急救電話或送醫院；
機械傷害事故發生后，立即切斷電源，組織人員搶救受傷人員。對受傷人員現場清理
傷口同時立即撥打120 急救電話或送醫院。
環梁冠梁拆除施工方案
4、應急處理的支持與反饋
應急處理工作結束后，項目部在24h 內編制報告，報監理、業主及公司相關部門。報
告應包括以下內容：發生事故的單位及事故發生的時間、地點、事故的簡要經過、直接經
濟損失的初步估計、事故原因、性質的初步判斷、事故搶救處理的情況、需要有關部門和
單位協助、支持的事宜、事故報告人、報告時間等
57
。
緊急情況或事故處理結束后，項目部及相關人員應進行總結、分析，吸取事故教訓，
按照“四不放原則”進行處理，防止類似事故再次發生。
對在事故的搶救、指揮、信息報送等方面有突出貢獻的單位和個人，項目部將按照有
關規定給予表彰和獎勵。
5、應急附近醫院
項目部成立應急醫療救援小組，現場存放藥品及紗布、繃帶、創可貼等常用止血物品，
在緊急狀態實施簡單的救援工作。同時根據項目所處地點，選擇天津市第一中心醫院（水
西院區）(電話：022-26383223)作為社會醫療資源。路線圖如下：
圖8- 1路線圖
環梁冠梁拆除施工方案
九、安全防護措施
9.1安全防護措
58
施
1）支撐拆除時，破碎機械直接在結構底板上行走作業，為了避免破碎錘行走時對混凝
土板造成破壞，拆除施工前，詳細規劃機械行走路線，在機械行走路線結構板上預先鋪墊
5cm厚腳手板，避免機械損傷結構混凝土；
2）基坑支護拆除時，產生大量的混凝土碎塊，直接墜落將對結構鋼筋造成破壞，因此
在支撐拆除前，需用鋼管搭設防護架，兩側加設剪刀撐，垃圾清理完成后拆除。
3）支撐拆除時，拆至格構柱根部時要注意做好對格構柱的保護工作，必要時根部砼采
用人工拆除。
9.2粉塵防護措施
1）支撐拆除過程中，由于粉塵污染，現場安排水管澆水，防止粉塵飛揚，影響周邊環
境。
2）履帶吊在起吊混凝土塊石時，塔吊停止作業，以免不必要的碰撞。
3）合理安排各臺吊機的停機位置，確保各臺吊機的回轉半徑，各臺吊機回轉半徑內嚴
禁其它機械停放。
9.3預防高空墜落措施
1）凡在高度2m（含2m）以上的基準面施工都要采取有效的技術措施，高處作業人員必
須正確佩戴和使用安全帶。
2）拆除施工，支搭腳手架的施工作業人員，必須經安全培訓考核后方可上崗，不得無
證上崗，上崗人員必須經醫院檢查，身體健康，方可從事施工，施工時必須穿有防滑鞋，
系有安全帶，正確使用安全防護用品。
3）腳手架施工的操作面必須鋪滿腳手板，離施工作業面不得大于20cm，不得有空隙和
探頭板，飛跳板操作面外側應設一道防護身欄桿和一道不低于18cm的擋腳板，并沿腳手架
環梁冠梁拆除施工方案
外桿里側用密目網封閉，雙排架里口與施工作業面無法防護時可鋪設腳手板，架體必須用
密目網沿外加內側進行封閉，安全網之間必須連接牢固，封閉嚴密，并與架體固定。安全
網要整潔美觀。
9.4預防物體打擊措
59
施
1）所有進入現場的施工操作人員，管理人員，必須戴合格的安全帽。
2）施工交叉作業時，要制定相應的安全措施，并指定專職人員進行檢查與協調。
3）施工現場采取車輛推運各種材料和運輸時，必須要綁牢固定,場地平整暢通的路面
運輸。
4）搬運各種材料或傳遞時，人員要根據物體大小或協同作業，搬運或傳遞時人與物體
要保持一定安全距離，傳遞材料的要確保接穩無傷害的傳遞。
9.5預防機械傷害措施
1）起重拆除各物體時，掛鉤要把物體幫牢固后方可吊起。
2）現場使用的機械設備要嚴格執行操作規程、規范，嚴禁違章作業。
3）使用的機械設備必須和主管部門簽定安全協議后方可投入使用。
4）特種機械設備有專人負責維修保養，經常對其關鍵部位進行檢查，按照“十字作業
法”避免機械故障及機械傷害事故發生。
5）機械安裝時基礎要穩固，起重機吊臂下方、旋轉半徑內不得站人和穿行，拆除時機
械臂與架空線距離符合安全規定。
6）施工現場所使用的機械設備嚴禁超負荷帶病運轉。
9.6預防觸電措施
1）施工現場設專職用電管理安全員，加強對臨時用電的安全管理。
2）現場臨時用電系統配電箱，按照規定設置圍欄，并配以明顯的安全警示標志。
環梁冠梁拆除施工方案
3）電工要持證上崗，工作時穿絕緣鞋，禁止非專業人員操作。
4）工地用電設備要絕緣良好，不帶電的金屬外殼應做保護接零
60
。
5）臨時用電線路必須按照規范要求架設整齊，施工現場設備及照明禁止使用單重絕緣
的電線（如塑料花線），要使用雙重絕緣的橡套線。
6）電器設備安裝要符合相應規定，性能及絕緣良好。
7）電器設備設施運行狀態應隨時進行檢查及時修復，及時檢查糾正現場人員違反用電
安全操作行為。
8）施工現場機械設備使用時，必須與架空線路保持安全距離，符合安全規定。
9）預防腳手架坍塌措施，腳手架基礎必須平整、堅實，有排水措施，滿足架體支搭要
求，確保不沉陷，不積水，其架體必須支搭在座托或通長手板上。
10）腳手架支搭及所用構件必須符合國家規范，結構腳手架立桿間距不得大于1.5m，
縱向水平桿間距不得大于1.2m 橫向水平桿間不得大于1.0m。
11）腳手架要設置連續剪刀撐（十字蓋），保證整體結構不變形，寬度不得超過7根，
立桿斜桿與水平夾角為45~60°
12）腳用架上放物料必須堆放平穩，合理分散承載力，碼放高度不超過安全規定。
9.7預防起重傷害措施
1）工作場地要平整堅實，支腿下應墊好方木等承重材料。
2）起重機械操作保證專人專機，持證上崗，嚴格落實崗位責任制，嚴格執行“十字
作業”法。
3）起重拆除時，必須有專職信號指揮人員負責指揮，必須持證上崗。
4）起重機司機及信號工應熟知設備機械性能及拆除方法的全部內容，抬吊時單機負載
不得超過該機額定起重量的80%。
環梁冠梁拆除施工方案
5）被吊重物必須位于起重機臂正前方，嚴禁斜拉，斜吊。
6）起重機作業時，起重臂下及作業半徑內禁止施工人員停留或穿行
61
。
7）遇有創傷性出血的傷員，應迅速包扎止血，使傷員保持在頭低腳高的臥位，并注意
保暖。正確的現場止血處理措施：
一般傷口小的止血法：先用生理鹽水（0.9%NaCl 溶液）沖洗傷口，涂上紅汞水，然后
蓋上消毒紗布，用繃帶，較緊地包扎。
加壓包扎止血法：用紗布、棉花等做成軟墊，放在傷口上再加包扎，來增強壓力而達
到止血。
止血帶止血法：選擇彈性好的橡皮管、橡皮帶或三角巾、毛巾、帶狀布條等，上肢出
血結扎在上臂上1/2 處（靠近心臟位置），下肢出血結扎在大腿上1/3 處（靠近心臟位
置）。結扎時，在止血帶與皮膚之間墊上消毒紗布棉紗。每隔25—40 分鐘放松一次，每
次放松0.5—1 分鐘。
環梁冠梁拆除施工方案
十、施工環境控制措
62
施
本工程正式啟動后，勢必會影響到周圍環境，包括施工產生的噪聲，外運建筑垃圾，都會
帶來不利因素。在此基礎上接受市容監察為創建“雙文明”工程提供條件，接受監督，遵守
“三廢”排放標準，門前三包。同時聘請市容監察方面專家為我們全體管理人員講授環保方
面知識，講解各種不同規程，規范標準，讓項目全體管理人員充分了解市容監察知識，為順
利開展工作打下基礎。門前三包，指派專人定時定期對施工區外圍的道路進行清掃，時常保
持整潔清爽，消除不利因素，確保揚塵污染等指標，滿足環保要求。
工程必須進行圍欄封閉施工，確保粉塵排放不影響到行人、周圍居民生活等。
10.1施工現場塵灰及廢氣控制措施
1、施工揚塵
1)在施工作業現場按照《天津市文明施工標準》的要求，對施工現場進行分隔。
2)加強建筑材料的存放管理，各類建材應定點定位，并采取防塵抑塵措施。
3)運輸車輛進出的主干道應定期灑水清掃，保持車輛出入口路面清潔，以減少由于車輛行
駛引起的地面揚塵污染。
4)由于施工產生的揚塵可能影響周圍正常居民生活、道路交通安全的，應設置防護網，以
減少揚塵及施工渣土的影響。如防護網發生破損，應及時對其進行修補。
2、車輛廢氣
運輸、施工作業所使用的車輛均應通過當年機動車尾氣檢測，并獲得合格證。
運輸、施工作業的車輛在離開施工作業場地前，應對車輛的輪胎、車廂、車身進行全面清
洗，防止泥漿在車輛行駛過程對外界道路的影響。
裝有建筑材料、渣土等易揚撒物資的車輛，車廂應用覆蓋封閉起來，以避免運輸過程中的
揚撒、飄逸，污染運輸沿線的環境。
10.2對周圍環境的防噪音措施
環梁冠梁拆除施工方案
1、施工噪聲及振動的管理
由于特殊原因須在夜間10 時至次日早晨6 時內從事超標準的、影響居民健康的建設施
工作業活動的，必須事先向作業活動所在地的區環境保護主管部門辦理審批手續
63
。
2、施工噪聲及振動的控制
根據施工項目現場環境的實際情況，合理布置機械設備及運輸車輛進出口。
合理安排施工機械作業，高噪聲作業活動盡可能安排在不影響社會正常生活的時段下進行。
對于高噪聲設備附近加設可移動的簡易隔聲屏，壓縮機要性能良好及盡可能低音運轉，并
要安置在遠離臨近房屋的地方，盡可能減少設備噪聲對周圍環境的影響。
離高噪聲設備近距離操作的施工人員應配戴耳塞，以降低高噪聲機械對人耳造成的傷害。
10.3對建筑垃圾的管理措施
1、現場堆放
在施工現場設置建筑垃圾集中堆放場地，對建筑垃圾組織定期及時清運。
2、申報
應在工程開工前按規定向渣土管理處或市環境衛生管理部門(以下統稱渣土管理部門)申報
建筑垃圾的種類、數量、運輸路線及處置場地等事項，并與渣土管理部門簽訂環境衛生責任
書。
建筑垃圾需分批排放的。臨時變更排放處置計劃的，應補報調整后的排放處置計劃。
施工單位自行安排建筑垃圾受納場地的，應在申報排放處置計劃時，提交受納場地管理的
上級行政管理部門同意受納的證明。
3、運輸
施工單位持渣土管理部門核發的處置證向運輸單位辦理建筑垃圾托運手續；運輸單位不得
承運未經渣土主管理部門核準處置的建筑垃圾。
環梁冠梁拆除施工方案
運輸建筑垃圾時，運輸車輛、船舶應隨車攜帶處置證，接受渣主管理部門的檢查。處置證
不準出借、轉讓、涂改、偽造
64
。
運輸車輛應按渣主管理部門會同公安交通管理部門規定的運輸路線進行運輸。
管理單位簽發的回執，交托運單位送渣土管理部門查驗。
4、其它管理要求
A、工程竣工后，施工單位應及時將工地的建筑垃圾處理干凈。
B、任何單位不得占用道路堆放建筑垃圾。確需臨時占用道路堆放的，必須取得公安部門
核發的《臨時占用道路許可證》。
5、注意事項
如施工所在地政府或環境保護主管部門對施工建筑垃圾有特定的要求，將按照其要求執行。
環梁冠梁拆除施工方案
馬鐙支撐驗
65
算
結構計算書
項目名稱：800X800混凝土構件支撐鋼馬鐙
日期：2023年6月
環梁冠梁拆除施工方案
1、設計依
66
據
《工程結構通用規范》
《鋼結構設計標準》
《鋼結構通用規范》
《建筑結構荷載規范》
《建筑結構可靠性設計統一標準》
《鋼結構焊接規范》
2、結構信息
1.1總體信
（GB55001-2021）
(GB50017-2017)
（GB55006-2021）
(GB50009-2012)
(GB50068-2018)
(GB50661-2011)
息
節點總數
支座總數
單元總數
材料種類
截面種類
荷載工況
1.2幾何信
14
4
21
1
3
1
息
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
1
截面編號圖（整體）
截面信息表
截面編號截面類型截面名稱
1 普通槽鋼[20
2 普通槽鋼[16
3 普通角鋼(等肢) L70x8
1.3計算參數
(1)線性計算
梁單元屬性: 考慮剪切效應
梁抗扭慣性矩: 自由扭轉慣性矩
考慮P - Δ / 二階效應：否
環梁冠梁拆除施工方案
1.4設計參
67
數
結構重要性系數：1.000
1計算簡圖
1
1
1
1
計算簡圖（整體）
注：藍色單元為普通單元，綠色單元為連接單元，綠色實心圓為支座，黃色實心圓為主從節
點的主節點
支座信息表（單位: 剛度：kN/mm kN*mm/rad 位移：mm rad）
支座類型平動1 平動2 平動3 轉動R1 轉動R2 轉動R3
1 無無剛性無無無
3材料信息
3.1材料特性
名稱材料彈性模量(kN/mm2) 泊松比線膨脹系數設計強度(MPa) 質量密度(kg/mm3)
Q235B-1 Q235 206.000 0.300 1.20e-05 按規范7.85e-06
1.1材料統計
環梁冠梁拆除施工方案
68
2荷載與組合
2.1工況信息
序號工況號荷載類型自重系數荷載說明
1 0 恒1 馬鐙自重
2 1 活0 混凝土重量
1.1 荷載信息
(1)單元荷載列表(力：kN；分布力：kN/m；彎矩：kN.m；分布彎矩：kN.m/m)
序號荷載類型工況類型方向數值Q1 Q2 X1 X2
1 活1 1 Z 絕對-40.000 -40.000 0.000 0.000
說明：混凝土容重取2500kg/m³，800x800混凝土構件，每米1600kg，馬鐙2.5米間
距布置，頂部槽鋼所承載的線荷載為40KN/m 。
1.1.1 活荷載
1.1.1.1 活荷載1
(1)活荷載1單元荷載
單元荷載表
序號類型方向Q1 Q2 X1(mm) X2(mm)
1 均布荷載Z -40.000 -40.000 0.000 0.000
環梁冠梁拆除施工方案
69
1
活荷載工況1單元荷載分布圖（整體）
1.2
2
2.
荷載組合
1
(1) 1.300 恒載+ 1.50活載1
線性計算結果
線性反力
環梁冠梁拆除施工方案
70
1
3
4
6
支座節點編號圖（整體）
2.1.1 最不利反力
線性組合最不利反力表(標準值)(單位：kN、kN.m)
節點號控制組合號組合序號N1 N2 N3 M1 M2 M3
6 N1最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
6 N2最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
6 N3最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
6 M1最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
6 M2最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
6 M3最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
6 合力最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
6 N1最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
6 N2最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
6 N3最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
6 M1最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
6 M2最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
6 M3最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
4 N1最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
4 N2最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
4 N3最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
4 M1最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
4 M2最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
4 M3最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
4 合力最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
環梁冠梁拆除施工方案
71
4 N1最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
4 N2最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
4 N3最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
4 M1最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
4 M2最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
4 M3最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
3 N1最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
3 N2最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
3 N3最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
3 M1最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
3 M2最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
3 M3最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
3 合力最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
3 N1最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
3 N2最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
3 N3最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
3 M1最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
3 M2最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
3 M3最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
1 N1最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
1 N2最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
1 N3最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
1 M1最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
1 M2最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
1 M3最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
1 合力最大1 1 0.000 0.000 11.740 0.000 0.000 0.000
1 N1最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
1 N2最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
1 N3最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
1 M1最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
1 M2最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
1 M3最小1 1 0.000 0.000 11.740 0.000 0.000 0.000
2.2 線性內力
2.2.1 線性組合包絡
環梁冠梁拆除施工方案
72
0.035 -0.006 -0.048 -0.089 -0.131 -0.172 (x10^2)
線性組合軸力N最大包絡云圖:kN（整體）
軸力N最大的前10個單元的內力（單位：m, kN, kN.m）
序號單元號組合號組合序號位置軸力N 剪力Q2 剪力Q3 扭矩M 彎矩M2 彎矩M3
1 7 1 1 0.000 3.553 0.032 0.032 -0.000 0.431 -0.232
2 9 1 1 0.000 3.553 -0.032 -0.032 0.000 -0.431 0.232
3 3 1 1 0.000 3.376 -0.042 -0.042 0.000 0.063 -0.006
4 2 1 1 0.000 3.376 0.042 0.042 0.000 -0.063 0.006
5 4 1 1 0.000 -0.381 0.042 0.042 -0.000 0.151 0.059
6 5 1 1 0.000 -0.381 -0.042 -0.042 0.000 -0.151 -0.059
7 8 1 1 0.000 -1.153 -0.014 -0.014 0.000 0.134 -0.084
8 6 1 1 0.000 -1.153 0.014 0.014 0.000 -0.134 0.084
9 1 1 1 0.000 -5.990 33.159 0.000 0.000 0.000 5.776
10 10 1 1 0.000 -16.751 -0.229 -2.995 -0.000 2.924 -0.093
環梁冠梁拆除施工方案
73
-0.176 -0.134 -0.091 -0.049 -0.007 0.035 (x10^2)
線性組合軸力N最小包絡云圖:kN（整體）
軸力N最小的前10個單元的內力（單位：m, kN, kN.m）
序號單元號組合號組合序號位置軸力N 剪力Q2 剪力Q3 扭矩M 彎矩M2 彎矩M3
1 17 1 1 1.519 -17.591 0.805 0.381 0.003 0.065 -0.913
2 20 1 1 0.000 -17.591 -0.805 -0.381 -0.003 0.065 -0.913
3 14 1 1 0.000 -17.591 -0.805 -0.381 -0.003 0.065 -0.913
4 11 1 1 1.519 -17.591 0.805 0.381 0.003 0.065 -0.913
5 18 1 1 0.506 -17.246 -2.737 -0.000 -0.000 0.000 0.000
6 12 1 1 0.506 -17.246 -2.737 -0.000 -0.000 0.000 0.000
7 19 1 1 0.000 -17.246 2.737 0.000 0.000 0.000 0.000
8 13 1 1 0.000 -17.246 2.737 0.000 0.000 0.000 0.000
9 16 1 1 1.164 -17.003 -0.269 -2.995 -0.000 -0.563 0.196
10 15 1 1 0.000 -17.003 0.269 2.995 0.000 -0.563 0.196
環梁冠梁拆除施工方案
74
0.332 0.260 0.188 0.116 0.045 -0.027 (x10^2)
線性組合剪力Q2最大包絡云圖:kN（整體）
剪力Q2最大的前10個單元的內力（單位：m, kN, kN.m）
序號單元號組合號組合序號位置軸力N 剪力Q2 剪力Q3 扭矩M 彎矩M2 彎矩M3
1 1 1 1 0.000 -5.990 33.159 0.000 0.000 0.000 5.776
2 19 1 1 0.000 -17.246 2.737 0.000 0.000 0.000 0.000
3 13 1 1 0.000 -17.246 2.737 0.000 0.000 0.000 0.000
4 17 1 1 0.000 -17.261 0.858 0.381 0.003 -0.514 0.350
5 11 1 1 0.000 -17.261 0.858 0.381 0.003 -0.514 0.350
6 21 1 1 0.000 -17.003 0.269 2.995 0.000 -0.563 0.196
7 15 1 1 0.000 -17.003 0.269 2.995 0.000 -0.563 0.196
8 2 1 1 0.000 3.376 0.042 0.042 0.000 -0.063 0.006
9 4 1 1 0.000 -0.381 0.042 0.042 -0.000 0.151 0.059
10 3 1 1 1.100 3.376 0.042 0.042 0.000 0.063 -0.006
環梁冠梁拆除施工方案
75
-0.331 -0.260 -0.188 -0.116 -0.045 0.027 (x10^2)
線性組合剪力Q2最小包絡云圖:kN（整體）
剪力Q2最小的前10個單元的內力（單位：m, kN, kN.m）
序號單元號組合號組合序號位置軸力N 剪力Q2 剪力Q3 扭矩M 彎矩M2 彎矩M3
1 1 1 1 1.100 -5.990 -33.159 0.000 0.000 0.000 5.776
2 18 1 1 0.506 -17.246 -2.737 -0.000 -0.000 0.000 0.000
3 12 1 1 0.506 -17.246 -2.737 -0.000 -0.000 0.000 0.000
4 20 1 1 1.519 -17.261 -0.858 -0.381 -0.003 -0.514 0.350
5 14 1 1 1.519 -17.261 -0.858 -0.381 -0.003 -0.514 0.350
6 16 1 1 1.164 -17.003 -0.269 -2.995 -0.000 -0.563 0.196
7 10 1 1 1.164 -17.003 -0.269 -2.995 -0.000 -0.563 0.196
8 5 1 1 0.000 -0.381 -0.042 -0.042 0.000 -0.151 -0.059
9 3 1 1 0.000 3.376 -0.042 -0.042 0.000 0.063 -0.006
10 4 1 1 1.100 -0.381 -0.042 -0.042 -0.000 0.151 0.059
環梁冠梁拆除施工方案
76
0.299 0.180 0.060 -0.059 -0.179 -0.298 (x10^1)
線性組合剪力Q3最大包絡云圖:kN（整體）
剪力Q3最大的前10個單元的內力（單位：m, kN, kN.m）
序號單元號組合號組合序號位置軸力N 剪力Q2 剪力Q3 扭矩M 彎矩M2 彎矩M3
1 15 1 1 0.000 -17.003 0.269 2.995 0.000 -0.563 0.196
2 21 1 1 0.000 -17.003 0.269 2.995 0.000 -0.563 0.196
3 17 1 1 0.000 -17.261 0.858 0.381 0.003 -0.514 0.350
4 11 1 1 0.000 -17.261 0.858 0.381 0.003 -0.514 0.350
5 5 1 1 1.100 -0.381 0.042 0.042 0.000 -0.151 -0.059
6 4 1 1 0.000 -0.381 0.042 0.042 -0.000 0.151 0.059
7 2 1 1 0.000 3.376 0.042 0.042 0.000 -0.063 0.006
8 3 1 1 1.100 3.376 0.042 0.042 0.000 0.063 -0.006
9 9 1 1 0.841 3.553 0.032 0.032 0.000 -0.431 0.232
10 7 1 1 0.000 3.553 0.032 0.032 -0.000 0.431 -0.232
環梁冠梁拆除施工方案
77
-0.298 -0.179 -0.059 0.060 0.180 0.299 (x10^1)
線性組合剪力Q3最小包絡云圖:kN（整體）
剪力Q3最小的前10個單元的內力（單位：m, kN, kN.m）
序號單元號組合號組合序號位置軸力N 剪力Q2 剪力Q3 扭矩M 彎矩M2 彎矩M3
1 16 1 1 0.000 -16.751 -0.229 -2.995 -0.000 2.924 -0.093
2 10 1 1 0.000 -16.751 -0.229 -2.995 -0.000 2.924 -0.093
3 20 1 1 0.000 -17.591 -0.805 -0.381 -0.003 0.065 -0.913
4 14 1 1 0.000 -17.591 -0.805 -0.381 -0.003 0.065 -0.913
5 3 1 1 0.000 3.376 -0.042 -0.042 0.000 0.063 -0.006
6 2 1 1 1.100 3.376 -0.042 -0.042 0.000 -0.063 0.006
7 4 1 1 1.100 -0.381 -0.042 -0.042 -0.000 0.151 0.059
8 5 1 1 0.000 -0.381 -0.042 -0.042 0.000 -0.151 -0.059
9 7 1 1 0.841 3.553 -0.032 -0.032 -0.000 0.431 -0.232
10 9 1 1 0.000 3.553 -0.032 -0.032 0.000 -0.431 0.232
環梁冠梁拆除施工方案
78
0.000 0.000 0.000 0.000 0.000 0.000 (x10^0)
線性組合扭矩M最大包絡云圖:kN.m（整體）
扭矩M最大的前10個單元的內力（單位：m, kN, kN.m）
序號單元號組合號組合序號位置軸力N 剪力Q2 剪力Q3 扭矩M 彎矩M2 彎矩M3
1 17 1 1 0.000 -17.261 0.858 0.381 0.003 -0.514 0.350
2 11 1 1 0.000 -17.261 0.858 0.381 0.003 -0.514 0.350
3 21 1 1 0.000 -17.003 0.269 2.995 0.000 -0.563 0.196
4 15 1 1 0.000 -17.003 0.269 2.995 0.000 -0.563 0.196
5 13 1 1 0.000 -17.246 2.737 0.000 0.000 0.000 0.000
6 19 1 1 0.000 -17.246 2.737 0.000 0.000 0.000 0.000
7 5 1 1 0.000 -0.381 -0.042 -0.042 0.000 -0.151 -0.059
8 1 1 1 0.000 -5.990 33.159 0.000 0.000 0.000 5.776
9 2 1 1 0.000 3.376 0.042 0.042 0.000 -0.063 0.006
10 8 1 1 0.000 -1.153 -0.014 -0.014 0.000 0.134 -0.084
環梁冠梁拆除施工方案
79
0.000 0.000 0.000 0.000 0.000 0.000 (x10^0)
線性組合扭矩M最小包絡云圖:kN.m（整體）
扭矩M最小的前10個單元的內力（單位：m, kN, kN.m）
序號單元號組合號組合序號位置軸力N 剪力Q2 剪力Q3 扭矩M 彎矩M2 彎矩M3
1 14 1 1 0.000 -17.591 -0.805 -0.381 -0.003 0.065 -0.913
2 20 1 1 0.000 -17.591 -0.805 -0.381 -0.003 0.065 -0.913
3 16 1 1 0.000 -16.751 -0.229 -2.995 -0.000 2.924 -0.093
4 10 1 1 0.000 -16.751 -0.229 -2.995 -0.000 2.924 -0.093
5 12 1 1 0.000 -17.136 -2.720 -0.000 -0.000 0.000 -1.381
6 18 1 1 0.000 -17.136 -2.720 -0.000 -0.000 0.000 -1.381
7 4 1 1 0.000 -0.381 0.042 0.042 -0.000 0.151 0.059
8 7 1 1 0.000 3.553 0.032 0.032 -0.000 0.431 -0.232
9 9 1 1 0.000 3.553 -0.032 -0.032 0.000 -0.431 0.232
10 6 1 1 0.000 -1.153 0.014 0.014 0.000 -0.134 0.084
環梁冠梁拆除施工方案
80
0.292 0.225 0.158 0.091 0.024 -0.042 (x10^1)
線性組合彎矩M2最大包絡云圖:kN.m（整體）
彎矩M2最大的前10個單元的內力（單位：m, kN, kN.m）
序號單元號組合號組合序號位置軸力N 剪力Q2 剪力Q3 扭矩M 彎矩M2 彎矩M3
1 16 1 1 0.000 -16.751 -0.229 -2.995 -0.000 2.924 -0.093
2 10 1 1 0.000 -16.751 -0.229 -2.995 -0.000 2.924 -0.093
3 15 1 1 1.164 -16.751 0.229 2.995 0.000 2.924 -0.093
4 21 1 1 1.164 -16.751 0.229 2.995 0.000 2.924 -0.093
5 7 1 1 0.421 3.553 -0.000 -0.000 -0.000 0.438 -0.238
6 4 1 1 0.550 -0.381 0.000 0.000 -0.000 0.163 0.048
7 8 1 1 0.000 -1.153 -0.014 -0.014 0.000 0.134 -0.084
8 17 1 1 1.519 -17.591 0.805 0.381 0.003 0.065 -0.913
9 14 1 1 0.000 -17.591 -0.805 -0.381 -0.003 0.065 -0.913
10 20 1 1 0.000 -17.591 -0.805 -0.381 -0.003 0.065 -0.913
環梁冠梁拆除施工方案
81
-0.550 -0.350 -0.160 0.030 0.230 0.430 (x10^0)
線性組合彎矩M2最小包絡云圖:kN.m（整體）
彎矩M2最小的前10個單元的內力（單位：m, kN, kN.m）
序號單元號組合號組合序號位置軸力N 剪力Q2 剪力Q3 扭矩M 彎矩M2 彎矩M3
1 21 1 1 0.000 -17.003 0.269 2.995 0.000 -0.563 0.196
2 15 1 1 0.000 -17.003 0.269 2.995 0.000 -0.563 0.196
3 16 1 1 1.164 -17.003 -0.269 -2.995 -0.000 -0.563 0.196
4 10 1 1 1.164 -17.003 -0.269 -2.995 -0.000 -0.563 0.196
5 20 1 1 1.519 -17.261 -0.858 -0.381 -0.003 -0.514 0.350
6 14 1 1 1.519 -17.261 -0.858 -0.381 -0.003 -0.514 0.350
7 17 1 1 0.000 -17.261 0.858 0.381 0.003 -0.514 0.350
8 11 1 1 0.000 -17.261 0.858 0.381 0.003 -0.514 0.350
9 9 1 1 0.421 3.553 -0.000 -0.000 0.000 -0.438 0.238
10 5 1 1 0.550 -0.381 -0.000 0.000 0.000 -0.163 -0.048
環梁冠梁拆除施工方案
82
0.578 0.457 0.337 0.217 0.097 -0.022 (x10^1)
線性組合彎矩M3最大包絡云圖:kN.m（整體）
彎矩M3最大的前10個單元的內力（單位：m, kN, kN.m）
序號單元號組合號組合序號位置軸力N 剪力Q2 剪力Q3 扭矩M 彎矩M2 彎矩M3
1 1 1 1 0.000 -5.990 33.159 0.000 0.000 0.000 5.776
2 20 1 1 1.519 -17.261 -0.858 -0.381 -0.003 -0.514 0.350
3 11 1 1 0.000 -17.261 0.858 0.381 0.003 -0.514 0.350
4 14 1 1 1.519 -17.261 -0.858 -0.381 -0.003 -0.514 0.350
5 17 1 1 0.000 -17.261 0.858 0.381 0.003 -0.514 0.350
6 9 1 1 0.421 3.553 -0.000 -0.000 0.000 -0.438 0.238
7 21 1 1 0.000 -17.003 0.269 2.995 0.000 -0.563 0.196
8 16 1 1 1.164 -17.003 -0.269 -2.995 -0.000 -0.563 0.196
9 10 1 1 1.164 -17.003 -0.269 -2.995 -0.000 -0.563 0.196
10 15 1 1 0.000 -17.003 0.269 2.995 0.000 -0.563 0.196
環梁冠梁拆除施工方案
83
-0.333 -0.262 -0.190 -0.119 -0.047 0.023 (x10^1)
線性組合彎矩M3最小包絡云圖:kN.m（整體）
彎矩M3最小的前10個單元的內力（單位：m, kN, kN.m）
序號單元號組合號組合序號位置軸力N 剪力Q2 剪力Q3 扭矩M 彎矩M2 彎矩M3
1 1 1 1 0.550 -5.990 -0.000 0.000 0.000 0.000 -3.342
2 18 1 1 0.000 -17.136 -2.720 -0.000 -0.000 0.000 -1.381
3 13 1 1 0.506 -17.136 2.720 0.000 0.000 0.000 -1.381
4 19 1 1 0.506 -17.136 2.720 0.000 0.000 0.000 -1.381
5 12 1 1 0.000 -17.136 -2.720 -0.000 -0.000 0.000 -1.381
6 20 1 1 0.000 -17.591 -0.805 -0.381 -0.003 0.065 -0.913
7 17 1 1 1.519 -17.591 0.805 0.381 0.003 0.065 -0.913
8 14 1 1 0.000 -17.591 -0.805 -0.381 -0.003 0.065 -0.913
9 11 1 1 1.519 -17.591 0.805 0.381 0.003 0.065 -0.913
10 7 1 1 0.421 3.553 -0.000 -0.000 -0.000 0.438 -0.238
2.3 線性位移
2.3.1 線性最大位移
環梁冠梁拆除施工方案
-0.302 -0.268 -0.235 -0.201 -0.168 -0.134 -0.101 -0.067 -0.034 0.000(x10^0)
最大正位移組合1 (恒0+活1) Uz:mm
84
環梁冠梁拆除施工方案
85
-0.302 -0.268 -0.235 -0.201 -0.168 -0.134 -0.101 -0.067 -0.034 0.000(x10^0)
最大負位移組合1 (恒0+活1) Uz:mm
線性組合最大最小位移表
最不利項節點組合名Ux Uy Uz Uxyz
X方向位移最大6 組合1 (恒0+活1) 1.383 0.014 0.000 1.383
Y方向位移最大4 組合1 (恒0+活1) -1.383 0.014 0.000 1.383
Z方向位移最大1 組合1 (恒0+活1) 1.383 -0.014 0.000 1.383
空間位移最大6 組合1 (恒0+活1) 1.383 0.014 0.000 1.383
X方向位移最小3 組合1 (恒0+活1) -1.383 -0.014 0.000 1.383
Y方向位移最小1 組合1 (恒0+活1) 1.383 -0.014 0.000 1.383
Z方向位移最小2 組合1 (恒0+活1) 0.000 0.004 -0.302 0.302
環梁冠梁拆除施工方案
86
6
4
1
3
2
線性組合最大最小位移圖（整體）
3
3.1
驗算結果
桿件應力比限值分布圖
應力比限值表
序號應力比下限應力比上限
1 0 1
環梁冠梁拆除施工方案
87
1
應力比限值分布圖（整體）
3.2 桿件應力比分布圖
3.3 桿件驗算結果云圖
3.3.1 強度應力比
環梁冠梁拆除施工方案
88
0.935 0.756 0.576 0.397 0.218 0.039 (x10^0)
按“強度應力比”顯示構件顏色（整體）
“強度應力比”最大的前10 個單元的驗算結果（所在組合號／情況號）
序
號
單
元
號
強度繞2軸
穩定
繞3軸
穩定
沿2軸
抗剪
沿3軸
抗剪
沿2
軸長
細比
沿3
軸長
細比
沿2軸
w/l
沿3軸
w/l
驗
算
結
果
1 1 0.935(1/1) 0.955 0.939 0.290 0.000 14 52 1/1577 - 滿
足
2 7 0.309(1/1) 0.144 0.144 0.000 0.000 61 61 1/2454 1/5086 滿
足
3 18 0.292(1/1) 0.196 0.189 0.030 0.000 8 28 1/724 - 滿
足
4 13 0.292(1/1) 0.196 0.189 0.030 0.000 8 28 1/724 - 滿
足
5 19 0.292(1/1) 0.196 0.189 0.030 0.000 8 28 1/724 - 滿
足
6 12 0.292(1/1) 0.196 0.189 0.030 0.000 8 28 1/724 - 滿
足
7 9 0.273(1/1) 0.232 0.232 0.000 0.000 61 61 1/2454 1/5086 滿
足
8 20 0.183(1/1) 0.142 0.159 0.009 0.003 24 83 1/3696 - 滿
足
9 17 0.183(1/1) 0.142 0.159 0.009 0.003 24 83 1/3696 - 滿
足
環梁冠梁拆除施工方案
1
89
0 14 0.183(1/1) 0.142 0.159 0.009 0.003 24 83 1/3696 - 滿
足
3.3.2 繞2 軸穩定應力比
0.955 0.765 0.574 0.384 0.194 0.003 (x10^0)
按“繞2軸穩定應力比”顯示構件顏色（整體）
“繞2軸穩定應力比”最大的前10 個單元的驗算結果（所在組合號／情況號）
序
號
單
元
號
強度繞2軸穩定繞3軸
穩定
沿2軸
抗剪
沿3軸
抗剪
沿2
軸長
細比
沿3
軸長
細比
沿2軸
w/l
沿3軸
w/l
驗
算
結
果
1 1 0.935 0.955(1/1) 0.939 0.290 0.000 14 52 1/1577 - 滿
足
2 9 0.273 0.232(1/1) 0.232 0.000 0.000 61 61 1/2454 1/5086 滿
足
3 18 0.292 0.196(1/1) 0.189 0.030 0.000 8 28 1/724 - 滿
足
4 13 0.292 0.196(1/1) 0.189 0.030 0.000 8 28 1/724 - 滿
足
5 19 0.292 0.196(1/1) 0.189 0.030 0.000 8 28 1/724 - 滿
足
6 12 0.292 0.196(1/1) 0.189 0.030 0.000 8 28 1/724 - 滿
足
7 7 0.309 0.144(1/1) 0.144 0.000 0.000 61 61 1/2454 1/5086 滿
足
8 20 0.183 0.142(1/1) 0.159 0.009 0.003 24 83 1/3696 - 滿
環梁冠梁拆除施工方案
90
足
9 11 0.183 0.142(1/1) 0.159 0.009 0.003 24 83 1/3696 - 滿
足
10 14 0.183 0.142(1/1) 0.159 0.009 0.003 24 83 1/3696 - 滿
足
3.3.3 繞3 軸穩定應力比
0.939 0.752 0.565 0.378 0.191 0.003 (x10^0)
按“繞3軸穩定應力比”顯示構件顏色（整體）
“繞3軸穩定應力比”最大的前10 個單元的驗算結果（所在組合號／情況號）
序
號
單
元
號
強度繞2軸
穩定
繞3軸穩定沿2軸
抗剪
沿3軸
抗剪
沿2
軸長
細比
沿3
軸長
細比
沿2軸
w/l
沿3軸
w/l
驗
算
結
果
1 1 0.935 0.955 0.939(1/1) 0.290 0.000 14 52 1/1577 - 滿
足
2 9 0.273 0.232 0.232(1/1) 0.000 0.000 61 61 1/2454 1/5086 滿
足
3 18 0.292 0.196 0.189(1/1) 0.030 0.000 8 28 1/724 - 滿
足
4 13 0.292 0.196 0.189(1/1) 0.030 0.000 8 28 1/724 - 滿
足
5 19 0.292 0.196 0.189(1/1) 0.030 0.000 8 28 1/724 - 滿
足
6 12 0.292 0.196 0.189(1/1) 0.030 0.000 8 28 1/724 - 滿
環梁冠梁拆除施工方案
91
足
7 20 0.183 0.142 0.159(1/1) 0.009 0.003 24 83 1/3696 - 滿
足
8 17 0.183 0.142 0.159(1/1) 0.009 0.003 24 83 1/3696 - 滿
足
9 14 0.183 0.142 0.159(1/1) 0.009 0.003 24 83 1/3696 - 滿
足
10 11 0.183 0.142 0.159(1/1) 0.009 0.003 24 83 1/3696 - 滿
足
經計算，800x800混凝土構件下方鋼馬鐙跨度在2.5米以內，鋼馬鐙承載力滿足要求。

網友評論 more

施工方案最新內容

08-31
